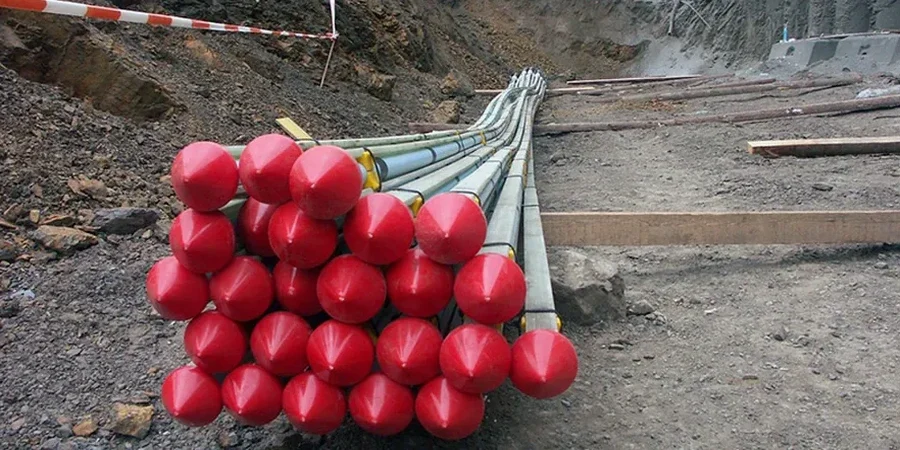

Una excavación en Abando junto a la ría. La pantalla de pilotes necesita arriostramiento. El nivel freático está a tres metros. Sin un diseño de anclajes preciso la obra se para. En Bilbao trabajamos sobre el flysch del Cretácico Superior, margas y calizas fracturadas. Cada barra perforada debe calcularse para ese macizo concreto. La orientación de la estratificación manda. Un anclaje mal inclinado pierde el 40% de capacidad. Combinamos el diseño con ensayos de penetración SPT para correlacionar la resistencia del suelo alterado superficial con la roca competente donde se empotrará el bulbo. Definimos longitud libre, longitud de bulbo, diámetro de perforación y presión de inyección según la geología de cada solar bilbaíno.
Un anclaje en flysch sin ensayo de arrancamiento previo es un riesgo que ninguna dirección facultativa debería asumir en Bilbao.
Cómo trabajamos
El flysch de Bilbao alterna capas duras con lutitas blandas. La resistencia a compresión simple varía de 5 a 80 MPa en pocos metros. Un diseño de anclaje activo requiere ensayos de arrancamiento previos. La norma CTE DB-SE-C exige coeficientes parciales de seguridad que dependen del tipo de terreno. Aplicamos el Eurocódigo 7 para los estados límite últimos y de servicio. La inyección se realiza con lechada de cemento CEM I 42,5 R, relación agua/cemento entre 0,4 y 0,5. En zonas kársticas del flysch, con cavidades detectadas por tomografía de resistividad eléctrica, se duplica el volumen teórico de inyección. Para el control de calidad del acero empleamos ensayos de tracción en laboratorio sobre probetas del mismo lote de barras Dywidag o Gewi instaladas en obra.
Consultas frecuentes
¿Cuánto cuesta el diseño de un anclaje activo en Bilbao?
El rango orientativo es de €580 a €2.300, dependiendo de la carga de diseño, la longitud del anclaje y la complejidad geológica del solar. Incluye memoria de cálculo, planos y prescripciones técnicas. Una visita previa al emplazamiento permite afinar la cotización.
¿Qué diferencia hay entre un anclaje activo y uno pasivo?
El anclaje activo se tesa inmediatamente después del fraguado, aplicando una carga de bloqueo que moviliza la resistencia del terreno de forma controlada. El pasivo trabaja por deformación de la estructura, sin tesado previo. En Bilbao, para pantallas de contención en excavaciones profundas, se prefieren anclajes activos que limitan las deformaciones en superficie.
¿Qué normativa rige el diseño de anclajes en Bilbao?
La UNE-EN 1537:2015 es la norma de ejecución de referencia. El cálculo de estabilidad sigue el Eurocódigo 7 y el CTE DB-SE-C. Para los ensayos se aplica la UNE-EN ISO 22477-5:2019. El Ayuntamiento de Bilbao exige además el cumplimiento de la EFB 2012 para cimentaciones especiales en el término municipal.
¿Cuánto tiempo tarda el diseño completo de un sistema de anclajes?
El diseño estructural preliminar se entrega en 5 a 7 días hábiles tras recibir el informe geotécnico. Si se requieren ensayos de arrancamiento previos, el plazo se extiende entre 3 y 4 semanas, contando la movilización del equipo de perforación, la ejecución de los anclajes de prueba y el análisis de resultados. El diseño final se emite en 48 horas tras los ensayos.
