En Bilbao, donde el subsuelo combina depósitos aluviales del Nervión con rellenos antrópicos del ensanche urbano, el ensayo CPT ofrece una ventaja decisiva frente al SPT convencional: registra de forma continua la resistencia por punta y el rozamiento lateral, sin necesidad de extraer muestra ni detener la hinca. Esto es clave cuando atravesamos capas de limos orgánicos, arenas sueltas o gravas cementadas típicas de la llanura de inundación. Además, la correlación con parámetros como el ángulo de fricción o el módulo de deformación permite dimensionar cimentaciones directas con más precisión. En proyectos de ampliación del puerto o en la rehabilitación de edificios del Casco Viejo, combinamos este ensayo con la resistividad eléctrica SEV para detectar lentes de suelo blando y con la tomografía sísmica para afinar el modelo de vs30/" data-interlink="1">velocidad de ondas de corte en estratos profundos.
El ensayo CPT proporciona un perfil continuo de resistencia y fricción, eliminando la incertidumbre de muestras puntuales en suelos aluviales del Nervión.
Metodología y alcance
Un sondeo mecánico con CPT en Bilbao arranca con la calibración del cono eléctrico según UNE 103805. Durante la penetración a 2 cm/s, el sistema mide cada 2 cm la resistencia de punta (qc), el rozamiento lateral (fs) y la presión de poro (u2). Esto genera un perfil litológico detallado que distingue arcillas, limos, arenas y gravas sin ambigüedad. En la margen derecha, donde los rellenos portuarios alcanzan 8 m de espesor, el CPT identifica rápidamente horizontes de baja capacidad portante. Para obra en la ladera de Artxanda, donde los suelos coluviales son heterogéneos, complementamos el análisis con estabilidad de taludes para evaluar el riesgo de deslizamiento y con suelos expansivos cuando se detectan arcillas plásticas. La tabla siguiente resume los parámetros típicos que extraemos del CPT en la zona.

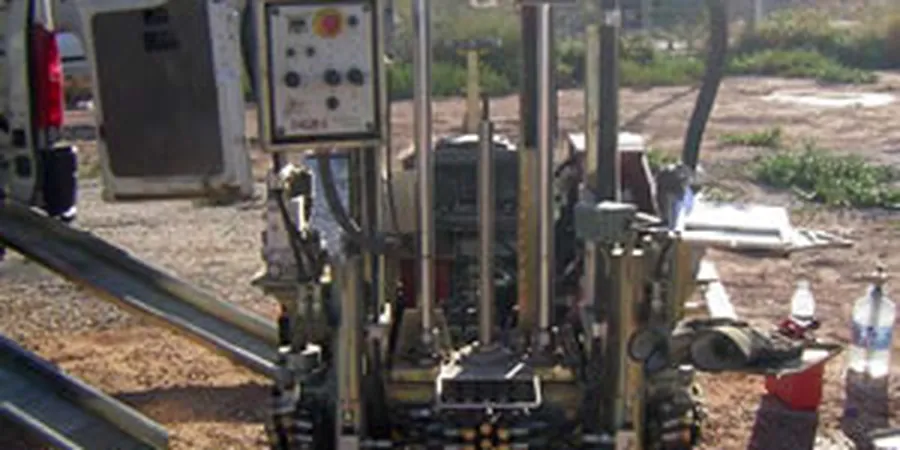

Imagen técnica de referencia — Bilbao
Consideraciones locales
El error más común que vemos en Bilbao es confiar solo en SPT para caracterizar suelos finos saturados del delta del Nervión. El CPT detecta capas de limo licuable de 20 cm que el muestreador partido simplemente atraviesa sin registrar. Si no se identifican esos lentes, el cálculo de asentamientos bajo una losa de cimentación puede subestimar deformaciones diferenciales de 3 cm o más. En el entorno de Abandoibarra, donde el nivel freático está a 1.5 m, omitir el CPT expone al proyecto a problemas de consolidación secundaria en arcillas blandas.
Penetración continua hasta 25 m en suelos aluviales y rellenos. Registro en tiempo real de qc, fs y u2. Ideal para solares urbanos en Deusto o San Mamés donde el acceso es limitado. Incluye informe con clasificación Robertson.
02
CPT con piezocono (CPTu)
Medición de presión de poro disipada para evaluar permeabilidad y consolidación. Aplicado en el puerto de Bilbao y en terraplenes sobre arcillas del Abra. Permite estimar el coeficiente de consolidación horizontal (ch) para drenes verticales.
Normativa aplicable
UNE 103805, Eurocode 7 (EN 1997-2:2007), UNE 103-800:1992 (equivalente CPT)
Preguntas frecuentes
¿Cuánto cuesta un ensayo CPT en Bilbao?
El rango referencial para un CPT eléctrico estándar hasta 20 m en Bilbao se sitúa entre €100 y €150 por punto, dependiendo del acceso y la profundidad. Incluye movilización, ejecución en continuo e informe con perfiles de qc, fs y u2. Para grandes volúmenes (más de 10 puntos) se puede aplicar descuento.
¿Qué profundidad máxima alcanza el CPT en los suelos de Bilbao?
En condiciones normales alcanzamos 25 m en suelos aluviales del Nervión. En rellenos portuarios con gravas y bolos el límite baja a 15 m. Si se requiere mayor profundidad, combinamos el CPT con sondeos SPT para atravesar horizontes muy densos o roca alterada.
¿Qué normativa aplica al ensayo CPT en España?
La norma de referencia es UNE 103805. En el contexto europeo se aplica Eurocode 7 (EN 1997-2:2007) y la UNE 103-800:1992, que establece los procedimientos para la ejecución del ensayo de penetración con cono. Nuestro laboratorio sigue estos estándares con acreditación ISO 17025.
¿Cuándo es mejor usar CPT en lugar de SPT en Bilbao?
El CPT es superior en suelos finos saturados (arcillas, limos) porque registra continuamente la resistencia y la presión de poro, detectando capas delgadas que el SPT no capta. En Bilbao es especialmente útil en la llanura aluvial del Nervión, donde hay alternancia de limos orgánicos y arenas sueltas. Para gravas o roca alterada, el SPT sigue siendo necesario.
