En una nave logística en el polígono de Artunduaga, la losa de hormigón empezó a fisurarse a los seis meses. El problema no era el hormigón: la subrasante, un limo arcilloso típico del valle del Nervión, había cedido por falta de un diseño de pavimento rígido que considerara la capacidad portante real del terreno. En Bilbao, donde las precipitaciones superan los 1.200 mm anuales, cualquier proyecto vial o industrial necesita un estudio geotécnico previo que incluya ensayos de placa de carga para determinar el módulo de reacción de la subrasante.
En suelos aluviales de Bilbao, la losa de hormigón no falla por el hormigón sino por lo que hay debajo: la subrasante manda.
Metodología y alcance
El crecimiento industrial de Bilbao desde los años sesenta transformó antiguos meandros del Nervión en polígonos sobre suelos aluviales blandos. Ese legado condiciona hoy cualquier diseño de pavimento rígido: sin un análisis de la capacidad de soporte, el hormigón trabaja a flexión y aparecen grietas por fatiga. Para evitarlo, el equipo técnico combina el ensayo CBR en laboratorio con la clasificación unificada de suelos (SUCS), ajustando después el espesor de la losa según las cargas de tráfico previstas y la resistencia a compresión del hormigón (30-40 MPa).

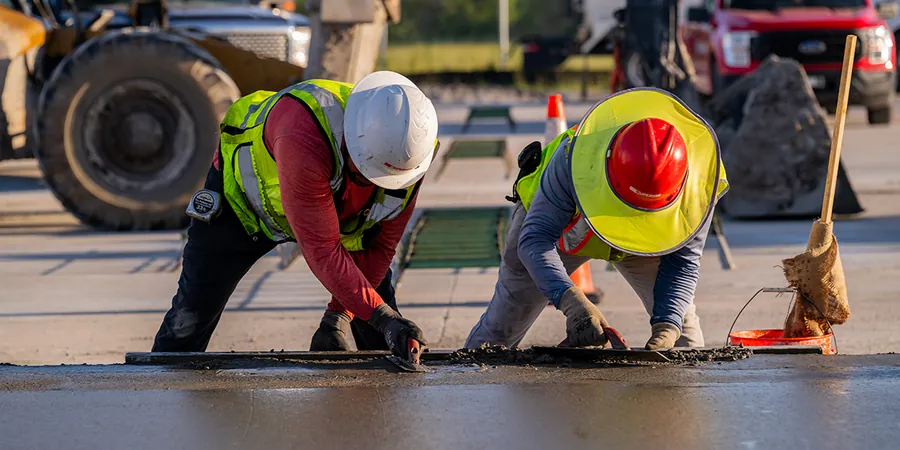

Imagen técnica de referencia — Bilbao
Consideraciones locales
Los suelos de la margen izquierda del Nervión presentan niveles freáticos altos, a veces a menos de 2 m de profundidad. Eso convierte el diseño de pavimento rígido en un ejercicio delicado: si no se drena la subrasante, el agua queda atrapada bajo la losa y provoca bombeo de finos, que termina en hundimientos diferenciales. En Bilbao, donde las mareas influyen en el nivel freático del centro urbano, el cálculo debe incluir el ascenso capilar y la posible licuefacción en estratos arenosos sueltos.
Determinación del módulo de reacción (k) mediante placa de carga y CBR de campo, con sondeos hasta 1,5 m para identificar horizontes de suelo blando.
02
Cálculo estructural de la losa
Modelización con el método de Westergaard y la Guía AASHTO 93, ajustando espesores, armadura de retracción y disposición de juntas según el tráfico previsto.
03
Drenaje y subbase granular
Diseño de la capa de subbase (15-25 cm de zahorra artificial) con permeabilidad controlada, más cunetas drenantes para evitar acumulación de agua bajo la losa.
Normativa aplicable
Instrucción de Carreteras Norma 6.1-IC (Secciones de firme), UNE 103-501 (Ensayo CBR en laboratorio), Eurocódigo 7 (EN 1997-1:2004) para verificaciones geotécnicas
Preguntas frecuentes
¿Qué diferencia hay entre un pavimento rígido y uno flexible para una calle de Bilbao?
El pavimento rígido (losa de hormigón) reparte la carga en una superficie mayor y resiste mejor las heladas, pero exige una subrasante uniforme. El flexible (asfalto) se adapta mejor a asientos diferenciales, pero requiere más mantenimiento. En Bilbao, con suelos arcillosos, el rígido suele ser más durable si se hace un buen drenaje.
¿Cuánto cuesta el diseño de pavimento rígido en Bilbao?
El precio referencial para un estudio completo de diseño de pavimento rígido en Bilbao, incluyendo ensayos de subrasante, cálculo estructural y plano de juntas, oscila entre 1.170 y 3.860 euros, dependiendo de la superficie y la complejidad del terreno.
¿Qué ensayos geotécnicos se requieren antes de diseñar el pavimento?
Se necesitan al menos un ensayo CBR (UNE 103-501), la clasificación SUCS del suelo de subrasante, y una placa de carga para obtener el módulo de reacción k. Si hay sospecha de nivel freático alto, se añade un ensayo de permeabilidad in situ.
