Un error común en obras de Bilbao es asumir que el suelo es uniforme solo por estar en un valle fluvial. La realidad es otra: bajo la ciudad alternan depósitos aluviales del Nervión, rellenos antrópicos y margas del Cretácico. Sin un diseño geotécnico de excavaciones profundas que contemple esta heterogeneidad, los cortes pueden descalzarse o generar entradas de agua imprevistas. Antes de proyectar un sótano o un muro pantalla, conviene cruzar datos de sondeos con ensayos de permeabilidad en campo para estimar caudales de infiltración reales. En Bilbao, donde la napa freática sube hasta 2 m en temporada de lluvias, ese paso marca la diferencia entre una excavación controlada y un imprevisto costoso.
En el Flysch de Bizkaia, ignorar la alternancia caliza-lutita puede duplicar los costes de sostenimiento de una excavación profunda.
Metodología y alcance
La geología de Bilbao está dominada por el llamado «Flysch de Bizkaia»: alternancia de calizas, areniscas y lutitas margosas que buzan hacia el norte. Sobre este sustrato, los valles acumulan limos arcillosos y gravas del Cuaternario con espesores de hasta 15 m. Para un diseño geotécnico de excavaciones profundas fiable, el equipo mide primero la resistencia al corte mediante corte directo en muestras representativas de cada estrato. Si el proyecto requiere sostenimiento temporal, se modelan empujes activos con parámetros de deformabilidad obtenidos en triaxiales.
Perfiles de VS30 con MASW para clasificar el terreno ante sismo.
Control de nivel freático con piezómetros de cuerda vibrante durante al menos un ciclo hidrológico.
Análisis de estabilidad global con Bishop y Spencer para taludes de hasta 18 m de altura.
En zonas del Casco Viejo donde abundan los rellenos históricos, se complementa con georradar GPR para detectar oquedades antes de definir el método de excavación.

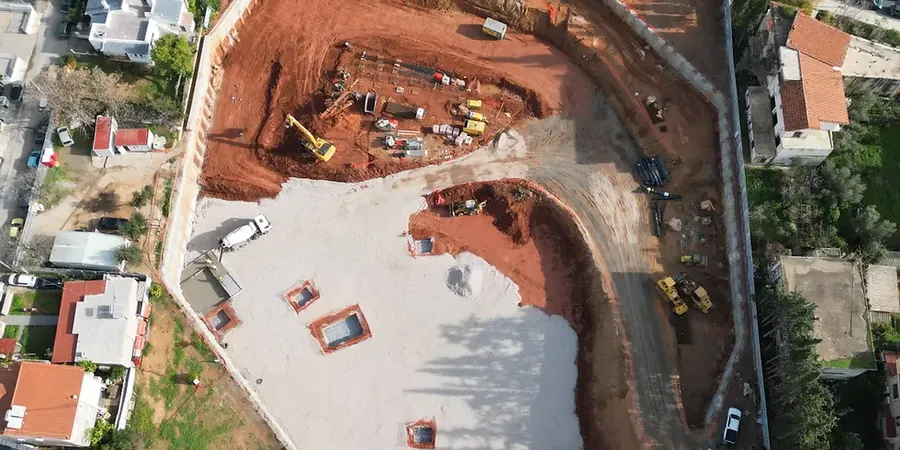

Imagen técnica de referencia — Bilbao
Consideraciones locales
El desarrollo urbano de Bilbao desde el siglo XIX se ha apoyado en rellenos sobre marismas y meandros del Nervión. Esa herencia geotécnica implica riesgos concretos para las excavaciones profundas: asentamientos diferenciales en edificios colindantes por pérdida de confinamiento lateral, y subpresiones hidrostáticas que pueden levantar losas si no se drena. En el barrio de Zorroza, por ejemplo, los limos orgánicos tienen compresibilidad alta y generan empujes que un diseño geotécnico de excavaciones profundas debe calcular con precisión. Combinar sondeos rotativos con ensayos de pérdida de agua Lefranc en sondeos permite acotar las condiciones de frontera del modelo numérico.
Análisis con elementos finitos (PLAXIS 2D/3D) que simula fases constructivas, entibaciones y efectos sobre estructuras vecinas. Incluye calibración con datos de auscultación de obras previas en Bilbao.
02
Diseño de sistemas de sostenimiento
Cálculo de muros pantalla, tabletacas y anclajes activos según Eurocódigo 7 y CTE. Se entregan planos de armado, diagramas de empujes y prescripciones de ejecución para la UTE.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico, CTE DB-SE-C - Seguridad Estructural Cimientos (España), UNE 103-804 - Ensayo de penetración estándar (SPT), UNE 103800 - Standard Test Method for SPT
Preguntas frecuentes
¿Qué normativa aplica al diseño geotécnico de excavaciones profundas en Bilbao?
El proyecto debe cumplir el Eurocódigo 7 (EN 1997-1:2004) para estados límite últimos y de servicio, el CTE DB-SE-C para cimentaciones y la UNE 103-804 para ensayos de campo. La normativa sismorresistente NCSE-02 también aplica en Bilbao por su aceleración sísmica básica de 0,04 g.
¿Cuánto cuesta un diseño geotécnico de excavaciones profundas en Bilbao?
El rango referencial para un estudio completo con modelo numérico y planos de sostenimiento está entre €1.190 y €5.020, dependiendo de la profundidad, el número de sondeos y la complejidad del entorno urbano. Se recomienda solicitar presupuesto personalizado tras una visita técnica al solar.
¿Qué ensayos de campo se necesitan para un diseño fiable?
Se requieren sondeos mecánicos con SPT cada 1,5 m, ensayos de permeabilidad Lefranc o Lugéon, y perfiles de ondas de corte mediante MASW para clasificar el terreno. En Bilbao, donde alternan suelos granulares y cohesivos, el SPT es esencial para estimar el ángulo de fricción de las gravas.
¿Cuánto tiempo lleva completar el diseño geotécnico?
Un diseño completo, incluyendo campaña de campo, ensayos de laboratorio y modelo numérico, suele ocupar entre 4 y 8 semanas. Para proyectos urgentes en Bilbao, se puede acortar a 3 semanas priorizando sondeos continuos con toma de muestras inalteradas.
¿Qué hacer si la excavación encuentra un nivel freático alto?
Se debe instalar un sistema de drenaje temporal con pozos filtrantes o wellpoints, y recalcular los empujes hidrostáticos en el modelo. El diseño geotécnico de excavaciones profundas debe prever subpresiones y espesores de losa para evitar el levantamiento del fondo de la excavación.
