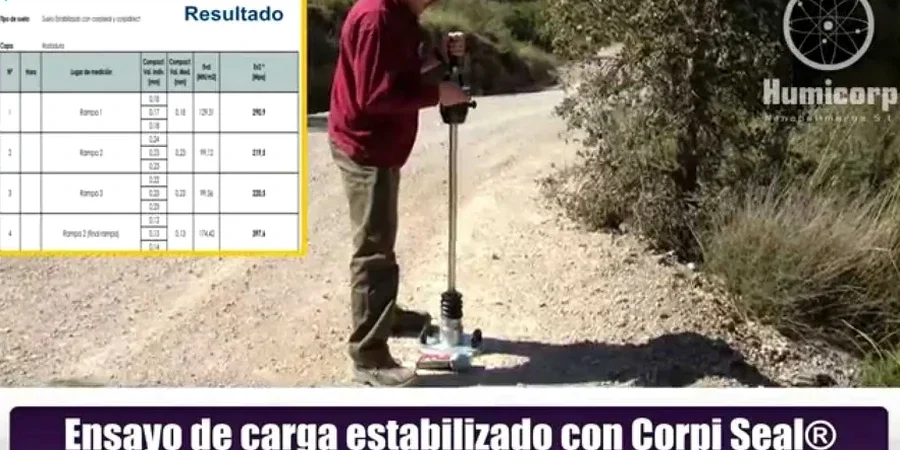

Muchas constructoras en Bilbao asumen que el suelo de relleno o la marga del flysch costero tiene suficiente resistencia para cimentaciones directas, y se saltan la comprobación. Eso lleva a asientos diferenciales imprevistos. El ensayo placa de carga (PLT) es la única forma de medir en campo el módulo de deformación real del terreno, tanto en primera carga como en ciclos de carga-descarga. Lo hacemos según UNE 103808, con placa rígida de 30 o 60 cm de diámetro, gato hidráulico y bomba manual calibrada. En obra nueva o reforma, este dato evita sobredimensionar zapatas o losas. Si además necesitas conocer la respuesta sísmica del depósito, complementamos con un estudio de microtremores HVSR para evaluar frecuencias naturales del terreno.
El módulo Ev2 obtenido en campo, junto con la relación Ev2/Ev1, es el parámetro que exigen los pliegos de la Diputación de Bizkaia para recepción de terraplenes.
Metodología y alcance
En Bilbao, donde alternan depósitos aluviales del Nervión con arcillas y limos de baja capacidad, el PLT nos da el módulo de balasto (k30 o k60) que necesita el calculista. Montamos la placa sobre una capa de nivelación de arena fina, aplicamos carga en escalones y registramos asientos con comparadores de 0,01 mm.
Obtenemos el módulo de deformación en carga (Ev1) y recarga (Ev2).
Calculamos la relación Ev2/Ev1 para evaluar compactación.
Determinamos la capacidad portante última por criterio de rotura o asiento máximo.
Para terraplenes o rellenos controlados, conviene cruzar estos resultados con el ensayo Proctor de laboratorio, que fija la humedad óptima y densidad máxima. Y si el proyecto incluye capas granulares, el CBR vial complementa la rigidez del firme.

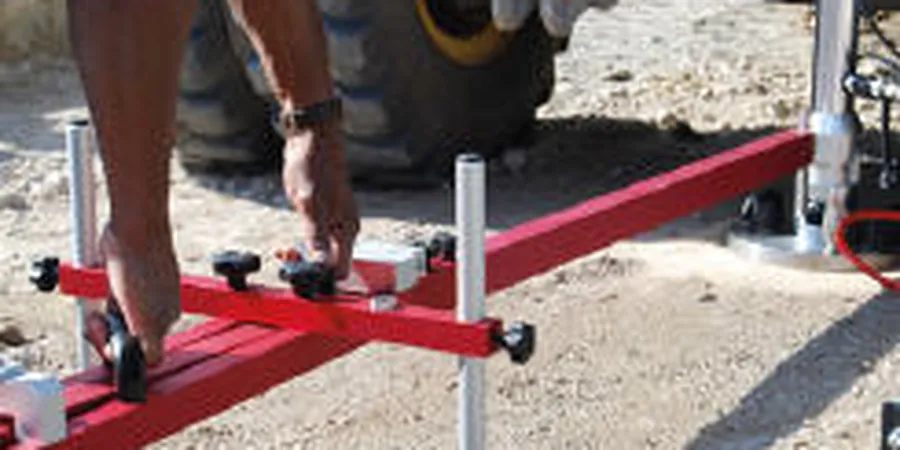

Imagen técnica de referencia — Bilbao
Consideraciones locales
El clima atlántico de Bilbao, con más de 120 días de lluvia al año, complica la ejecución del PLT en obra. Un terreno saturado da módulos muy bajos que no reflejan la condición de servicio. Programamos los ensayos en ventanas secas o protegemos la zona con lonas 48 horas antes. En obras de ampliación cerca de edificios existentes, como las que vemos en el barrio de Deusto o Indautxu, el ensayo debe ejecutarse sin vibraciones que afecten a los vecinos. El gato hidráulico es estático, sin impacto, y lo anclamos a un camión lastrado o contrapeso de hormigón.
Campañas con sondeos, calicatas, ensayos SPT y PLT integrados en un informe.
03
Control de compactación
Densidad in situ con cono de arena y placa de carga para recepción de rellenos.
04
Asesoría técnica
Interpretación de resultados y recomendación de cimentación según normativa local.
Normativa aplicable
UNE 103808:2007 – Ensayo de placa de carga en suelos, UNE 103800:1992 – Determinación del módulo de deformación en suelos, Eurocódigo 7 (EN 1997-1:2004) – Cimentaciones directas
Preguntas frecuentes
¿Qué diferencia hay entre el módulo Ev1 y el Ev2 en el PLT?
Ev1 corresponde al módulo de deformación durante la primera aplicación de carga, mientras que Ev2 se obtiene en el segundo ciclo (recarga). La relación Ev2/Ev1 indica el grado de compactación del suelo; valores inferiores a 2,5 se consideran aceptables en terraplenes.
¿En qué tipo de suelos de Bilbao es recomendable hacer el PLT?
Es útil en suelos granulares compactados, rellenos controlados, zahorras y bases de firme. En arcillas blandas o limos orgánicos, el ensayo puede dar módulos muy bajos y se recomienda complementar con corte directo o triaxial.
¿Cuál es el coste orientativo de un ensayo placa de carga en Bilbao?
El precio referencial para un PLT completo, incluyendo equipo, personal técnico e informe, suele estar entre 520 y 600 euros. Puede variar según el número de puntos, accesibilidad y si se requiere contrapeso especial.
¿Cuánto tiempo lleva ejecutar un PLT y obtener resultados?
La ejecución en campo dura entre 2 y 4 horas por punto, dependiendo de la carga máxima y los escalones. El informe final con cálculos y curvas se entrega en 48-72 horas hábiles.
