El desarrollo urbano de Bilbao creció sobre la llanura aluvial del Nervión, donde los depósitos cuaternarios alternan limos arcillosos con gravas fluviales. Desde la rehabilitación del puerto hasta los nuevos desarrollos en Zorrozaurre, la caracterización por tamaños de partículas resulta indispensable para clasificar suelos conforme a USCS. El análisis granulométrico (tamices + hidrómetro) permite trazar la curva completa desde gravas hasta arcillas coloidales, información que condiciona la permeabilidad y el comportamiento frente a carga. Antes de cimentar, conviene complementar este estudio con un ensayo SPT para correlacionar resistencia con la fracción fina, o con límites de Atterberg para evaluar plasticidad en suelos cohesivos típicos del área metropolitana.
La curva granulométrica completa por tamizado e hidrometría es la base de la clasificación USCS y del diseño de filtros en suelos de Bilbao.
Metodología y alcance
Bilbao se asienta a 19 msnm, con una precipitación media anual de 1245 mm que satura los niveles superiores del terreno. La combinación de tamices ASTM (desde 75 mm hasta 75 µm) y sedimentación por hidrómetro cubre todo el espectro granulométrico, clave en suelos glacio-fluviales del valle. El procedimiento sigue UNE 103101 para fracción gruesa y UNE 103 para la fina, con precisión del 0,1% en retenido parcial. Cuando se requiere evaluar el drenaje de terraplenes en la autovía A-8, se integra con permeabilidad en campo para correlacionar la curva granulométrica con coeficientes de filtración. La tabla siguiente resume los parámetros habituales que reportamos.

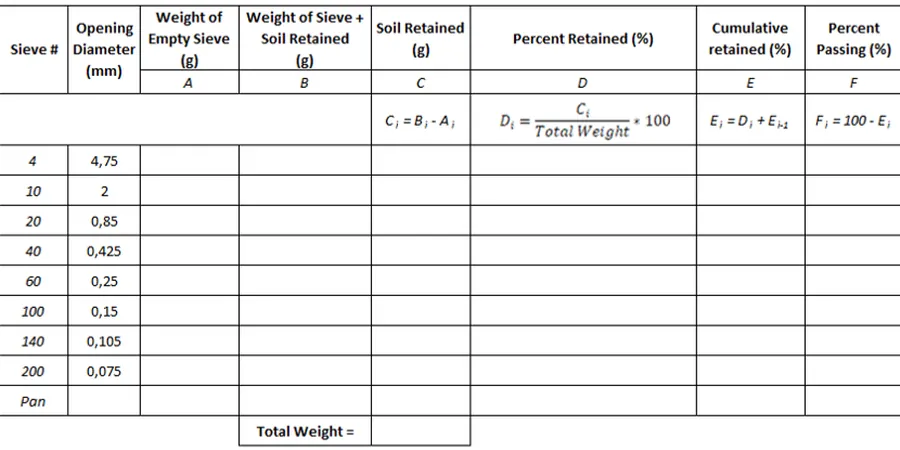

Imagen técnica de referencia — Bilbao
Consideraciones locales
Un edificio de oficinas en la calle Iparraguirre presentó asientos diferenciales de 8 cm durante la construcción. La clasificación inicial por simple tamizado ignoró la fracción limo-arcillosa que daba un comportamiento colapsible al saturarse. Con el análisis granulométrico completo (tamices + hidrómetro) se identificó un 38 % de finos activos, lo que obligó a rediseñar la cimentación mediante columnas de grava. Omitir esta prueba en suelos aluviales de Bilbao multiplica los riesgos de consolidación secundaria y licuefacción en capas arenosas sueltas.
Separación de la fracción gruesa (>75 µm) mediante columna de tamices ASTM hasta 75 µm, con lavado previo para eliminar finos adheridos. Reportamos curva granulométrica y coeficientes de uniformidad.
02
Sedimentación por hidrómetro (Bouyoucos)
Determinación de la distribución de partículas inferiores a 75 µm mediante lectura de densímetro a intervalos controlados. Aplicable a limos y arcillas de Bilbao donde el tamiz no alcanza resolución.
03
Clasificación USCS y AASHTO integrada
A partir de los datos de tamizado e hidrometría, asignación del grupo de suelo según Unified Soil Classification System y AASHTO M 145. Incluye cálculo de índice de grupo para uso vial.
Normativa aplicable
UNE 103101 (análisis granulométrico de suelos), UNE 103 (método del hidrómetro), UNE 103101:1995 (análisis granulométrico de suelos por tamizado), AASHTO T-88 (análisis granulométrico de suelos)
Preguntas frecuentes
¿Qué diferencias hay entre el análisis granulométrico por tamizado y por hidrómetro?
El tamizado separa partículas desde 75 mm hasta 75 µm (malla n.º 200). El hidrómetro mide la sedimentación de partículas inferiores a 75 µm en suspensión acuosa, alcanzando tamaños de hasta 0,5 µm. Ambos se combinan para obtener la curva completa, esencial en suelos finos como los limos del Nervión.
¿Cuánto suelo se necesita para el ensayo completo?
Para un análisis granulométrico (tamices + hidrómetro) se requieren aproximadamente 500 g de fracción fina y 3 kg de fracción gruesa. La muestra debe ser representativa del estrato, preferiblemente tomada con cuchara partida o calicata. En Bilbao es habitual extraer muestras inalteradas en tubo Shelby para preservar la estructura.
¿Cuál es el precio orientativo de este análisis en Bilbao?
El precio referencial para un análisis granulométrico completo (tamices + hidrómetro) en un laboratorio acreditado en Bilbao se sitúa entre 60 y 100 euros por muestra. El coste puede variar según el número de tamices, la necesidad de lavado previo y el volumen de muestras contratado.
¿Qué normativa se aplica para suelos de la zona minera de Bilbao?
Para suelos con contenido de escorias o residuos mineros (como en el entorno de la ría), además de UNE 103101 y UNE 103101, se recomienda seguir la guía del ITGE sobre caracterización de materiales antrópicos. El laboratorio debe ajustar la densidad del hidrómetro si la muestra contiene partículas de alta densidad.
