La humedad constante del clima atlántico en Bilbao, con precipitaciones que superan los 1.200 mm anuales, condiciona directamente el diseño de compactación dinámica en la ciudad. Los depósitos aluviales del Nervión y las terrazas fluviales presentan frecuentemente capas de suelos granulares sueltos con densidades relativas inferiores al 45%. En estos casos, el equipo técnico evalúa primero la estratigrafía mediante calicatas exploratorias para identificar la profundidad del relleno antrópico o del depósito natural, y luego define la energía de impacto necesaria. El diseño se calibra con el ensayo Proctor Modificado (UNE 103501) y la densidad de campo se verifica con el cono de arena, garantizando que el terreno alcance el grado de compactación exigido por el proyecto.
El asiento superficial tras cada pase de compactación es el indicador más fiable de la mejora real del terreno; valores inferiores a 2 cm por pase indican que la energía es suficiente.
Metodología y alcance
En Bilbao, donde abundan los rellenos heterogéneos de antiguas industrias portuarias, el diseño de compactación dinámica debe considerar tres parámetros clave: peso del pisón (10-20 t), altura de caída (10-25 m) y espaciamiento de la malla de impactos. Nuestra experiencia muestra que un solo pase no basta; se requieren entre 2 y 5 pases progresivos con control topográfico del asiento. Antes de iniciar la secuencia, realizamos un ensayo Proctor sobre muestras representativas para fijar la humedad óptima y la densidad seca máxima. Además, monitorizamos la respuesta del terreno con piezómetros de cuerda vibrante y acelerómetros para evitar daños en edificaciones colindantes. El resultado final se valida con pruebas de placa de carga (UNE 103808) que miden el módulo de deformación vertical.

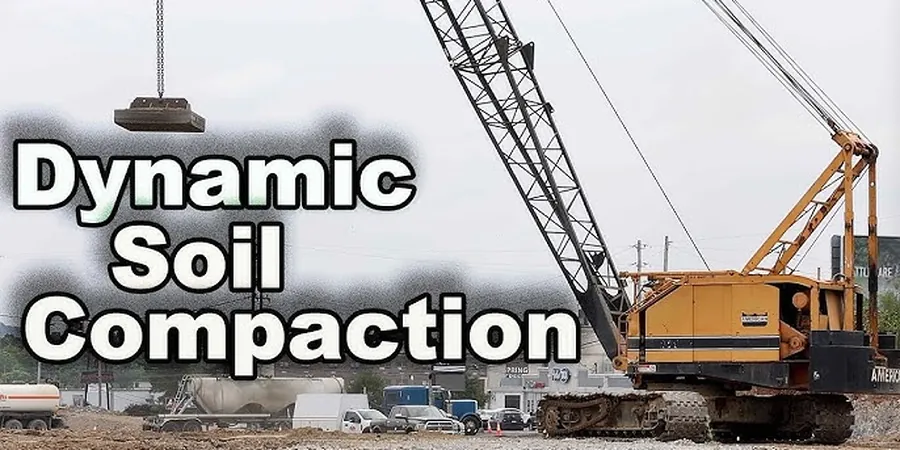

Imagen técnica de referencia — Bilbao
Consideraciones locales
Las diferencias entre el ensanche urbano de Bilbao (suelos limo-arcillosos del Abra) y la margen izquierda (rellenos de escorias y escombros) exigen diseños de compactación dinámica específicos para cada zona. En los rellenos portuarios de Zorrozaurre, detectamos frecuentemente lentes de material orgánico que, al no compactarse, generan asientos diferenciales posteriores. Para minimizar este riesgo, el diseño incluye una etapa de precompactación con energía reducida (pesón de 8 t, caída de 8 m) que permite detectar puntos blandos sin dañar estructuras vecinas. Combinamos este análisis con la respuesta sísmica del terreno para asegurar que la mejora evite fenómenos de licuefacción en caso de sismo.
Verificación de densidades in situ mediante cono de arena (UNE 103503) y determinación de humedad por secado en estufa. Emitimos informes con el grado de compactación alcanzado por capa.
02
Pruebas de placa de carga
Ensayo de carga vertical (UNE 103808) para obtener el módulo de deformación Ev2 y el módulo de reacción Kv. Resultados en 48 horas con interpretación geotécnica.
03
Monitorización de vibraciones
Instalación de acelerómetros y sismógrafos durante la compactación para registrar vibraciones en estructuras próximas. Cumplimos los límites de la DIN 4150 y la UNE 22381.
04
Estudios de rellenos antrópicos
Caracterización de rellenos heterogéneos mediante calicatas y ensayos de laboratorio (granulometría, Atterberg, contenido orgánico). Definimos la estrategia de mejora más adecuada.
Normativa aplicable
UNE 103501:1994 (Ensayo Proctor Modificado), UNE 103808:2005 (Ensayo de placa de carga), Eurocódigo 7 (EN 1997-1:2004) – Dimensionamiento geotécnico
Preguntas frecuentes
¿Qué diferencia hay entre compactación dinámica y vibrocompactación?
La compactación dinámica aplica impactos de alta energía (10-20 t desde 10-25 m) sobre la superficie, generando ondas de compresión que densifican el suelo granular hasta profundidades de 6-10 m. La vibrocompactación utiliza un vibrador interno que se introduce en el terreno y densifica por vibración horizontal. La compactación dinámica es más adecuada en suelos con gravas y bolos, mientras que la vibrocompactación funciona mejor en arenas limpias.
¿Cuánto cuesta un diseño de compactación dinámica en Bilbao?
El coste referencial para un diseño de compactación dinámica en Bilbao se sitúa entre 650 y 2.540 euros, dependiendo del número de puntos de ensayo, la profundidad de tratamiento y la necesidad de monitorización de vibraciones. Incluye el estudio previo de mecánica de suelos, la definición de la malla de impactos y el informe final con recomendaciones.
¿En qué tipo de suelos es más efectiva la compactación dinámica?
Es más efectiva en suelos granulares sueltos (arenas, gravas, bolos) y rellenos antrópicos no cohesivos. En suelos finos (limos y arcillas) la eficacia disminuye porque la energía de impacto no logra disipar el exceso de presión intersticial. En esos casos, el equipo técnico recomienda técnicas de precarga o drenes verticales como paso previo.
¿Qué profundidad de mejora se puede alcanzar con compactación dinámica?
La profundidad de mejora depende de la energía por impacto (peso x altura de caída). Con un pisón de 15 t y una altura de caída de 20 m, se alcanzan mejoras significativas hasta 6-8 m de profundidad. Para profundidades mayores (10-12 m) se requieren pesos de 20 t y alturas de 25 m, siempre que el perfil del terreno lo permita.
