La orografía accidentada de Bilbao, enclavada entre montes y la ría del Nervión, genera depósitos aluviales y rellenos antrópicos con propiedades sísmicas muy variables. En nuestro trabajo diario vemos cómo ignorar la rigidez real del subsuelo lleva a sobredimensionar cimentaciones o, peor aún, a subestimar la amplificación sísmica. Por eso aplicamos la técnica MASW (Multichannel Analysis of Surface Waves) para obtener el perfil de velocidad de ondas de corte (Vs) hasta 30 m de profundidad, que es el parámetro clave para clasificar el sitio según NEHRP y ASCE 7. En Bilbao, donde la microzonificación sísmica aún no cubre todas las áreas industriales, este ensayo es la herramienta más práctica para definir el VS30 sin necesidad de sondeos invasivos.
Con MASW obtenemos el perfil de Vs hasta 30 m sin perforar, ideal para clasificar el sitio sísmico en Bilbao según NEHRP y NCSE-02.
Metodología y alcance
Un error habitual entre constructoras en Bilbao es asumir que los suelos arcillosos del centro urbano tienen un comportamiento sísmico uniforme, y no es así. Los rellenos portuarios y las terrazas fluviales presentan Vs por debajo de 180 m/s, clasificando como sitio tipo E (suelo blando) según la norma española NCSE-02. Con MASW registramos ondas superficiales mediante un tendido de 24 geófonos y una fuente impulsiva, y luego invertimos la curva de dispersión para obtener el perfil 1D de Vs. Este método lo combinamos con microtremores HVSR para identificar frecuencias de resonancia del depósito, y con ensayos de resistividad eléctrica SEV cuando hay sospecha de heterogeneidades laterales. El resultado es un modelo sísmico del terreno que permite al proyectista asignar correctamente el coeficiente de amplificación y evitar riesgos de licuefacción en arenas sueltas del Nervión.

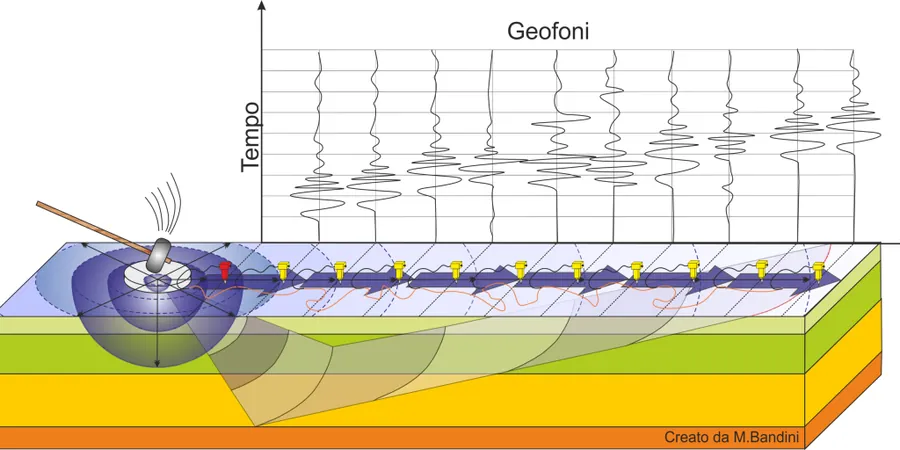

Imagen técnica de referencia — Bilbao
Consideraciones locales
La NCSE-02 (Norma de Construcción Sismorresistente Española) exige conocer la velocidad de ondas de corte en los primeros 30 m para proyectos de importancia normal o especial. En Bilbao, donde la sismicidad es moderada pero no despreciable (aceleración básica 0,04 g), clasificar incorrectamente el suelo como tipo C cuando es tipo E puede duplicar la demanda sísmica de diseño. Nuestro equipo aplica la inversión mediante algoritmo de vecindad para garantizar que el perfil de Vs refleje fielmente la rigidez del terreno, reduciendo la incertidumbre en el factor de amplificación. Complementamos el estudio con análisis de respuesta sísmica cuando el proyecto lo requiere.
1 – 2 m en los primeros 10 m; 3 – 5 m en profundidad
Clasificación NEHRP resultante
Sitio A, B, C, D o E según Vs30
Normativa de referencia
UNE 103805, NCSE-02, Eurocódigo 8 (EN 1998-1)
Servicios técnicos asociados
01
MASW 1D – Perfil de Vs hasta 30 m
Adquisición con 24 geófonos y fuente de maza de 10 kg. Inversión de la curva de dispersión fundamental para obtener el perfil de velocidad de ondas de corte. Ideal para clasificación sísmica del sitio y cálculo del VS30. Incluye informe con tabla de Vs por profundidad, clasificación NEHRP y recomendaciones de coeficiente sísmico.
02
MASW 2D – Tomografía de ondas de corte
Tendido lineal de hasta 96 m con múltiples solapamientos para generar una sección 2D de Vs. Recomendado en terrenos heterogéneos (rellenos, contactos litológicos) donde el perfil 1D no es representativo. Aplicación típica en Bilbao para evaluar la continuidad de capas blandas en depósitos fluviales.
Normativa aplicable
UNE 103805 (Standard Test Methods for Crosshole Seismic Testing), NCSE-02 (Norma de Construcción Sismorresistente Española), Eurocódigo 8 (EN 1998-1:2004) – Clasificación del suelo y acciones sísmicas, NEHRP Recommended Seismic Provisions (FEMA P-749)
Preguntas frecuentes
¿Qué diferencia hay entre MASW y un ensayo crosshole para obtener Vs?
El MASW es no invasivo: se realiza desde superficie con geófonos y una fuente impulsiva, sin necesidad de perforaciones. El crosshole requiere dos o más sondeos con tubos de revestimiento y una fuente dentro del terreno. MASW es más rápido y económico, ideal para cobertura preliminar o zonas donde no se pueden hacer perforaciones. Crosshole ofrece mayor resolución en profundidad pero implica mayor costo y obra civil.
¿Cuánto cuesta un estudio MASW en Bilbao?
El rango referencial para un MASW 1D con informe completo en Bilbao está entre 970 € y 1.730 €, dependiendo del número de líneas, accesibilidad del terreno y profundidad requerida. Para MASW 2D (tomografía) el coste puede incrementarse hasta 2.500 €. Incluye movilización, adquisición, procesado e informe geotécnico con clasificación sísmica. Consúltenos una cotización ajustada a su proyecto.
¿En qué tipo de proyectos en Bilbao es obligatorio el estudio de VS30?
Según la NCSE-02, es obligatorio para edificios de importancia normal (uso público, viviendas de más de 4 plantas) y especial (hospitales, centrales, depósitos tóxicos). También lo exigen los planes generales municipales para desarrollos urbanísticos en zonas de relleno portuario o terrazas fluviales. En Bilbao, el Ayuntamiento suele solicitar la clasificación sísmica del terreno en licencias de obra mayor.
