Los depósitos aluviales del Nervión y las arcillas expansivas del flysch crean condiciones de cimentación muy variables para el diseño de terraplenes viales en Bilbao. La llanura de inundación histórica, combinada con niveles freáticos someros a 2-4 metros de profundidad, exige un análisis detallado de la capacidad portante y la consolidación del suelo de apoyo. En estos casos, complementar el diseño con un estudio de permeabilidad en campo permite calibrar la velocidad de drenaje bajo el terraplén, mientras que la caracterización granulométrica del material de préstamo asegura la curva granulométrica adecuada para alcanzar la densidad máxima Proctor exigida por la normativa.
Un terraplén mal compactado sobre arcillas expansivas del flysch vizcaíno puede perder hasta un 40% de su capacidad de soporte en el primer invierno.
Metodología y alcance
Un error frecuente en proyectos de la cornisa cantábrica es asumir que cualquier material de excavación sirve como relleno para terraplenes viales en Bilbao. Las arcillas expansivas de la Formación Górliz, si no se tratan con cal o cemento, generan hinchamientos diferenciales que rompen la rasante a los 2-3 años. Para evitarlo, el laboratorio ejecuta las siguientes comprobaciones:
Ensayo Proctor Modificado (UNE 103501) para determinar la humedad óptima y densidad seca máxima del material de préstamo.
Índice CBR sobre muestra compactada (UNE 103502) para evaluar la capacidad de soporte bajo condiciones de saturación.
Límites de Atterberg (UNE 103103/103104) para clasificar la plasticidad del suelo y decidir si requiere estabilización.
Con estos datos se ajusta el espesor de tongadas, el tipo de compactador y el número de pasadas, garantizando la estabilidad del terraplén frente a los 1.200 mm anuales de precipitación de la región.

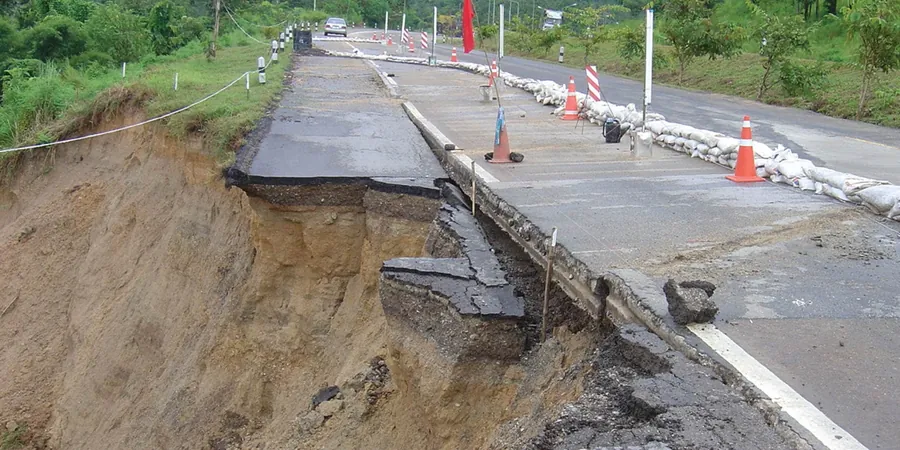

Imagen técnica de referencia — Bilbao
Consideraciones locales
Bilbao supera los 345.000 habitantes y su red de carreteras soporta más de 200.000 vehículos al día en la autopista A-8. Un terraplén vial mal diseñado en las laderas de Artxanda o en los rellenos del puerto puede desencadenar asentamientos diferenciales de hasta 10-15 cm. Estos movimientos, aunque lentos, fisuran el firme y obligan a rehabilitaciones prematuras cada 5-7 años. La combinación de lluvia intensa y suelos expansivos multiplica el riesgo de inestabilidad en los taludes del terraplén, por lo que el diseño debe incluir drenes subhorizontales y geocompuestos de refuerzo.
Clasificación geotécnica (USCS, AASHTO), ensayos Proctor y CBR, y análisis de expansividad para seleccionar el suelo óptimo para el relleno.
02
Control de compactación en obra
Densidad in situ con cono de arena (UNE 103503) o equipo nuclear, verificación de humedad y grado de compactación en cada tongada.
03
Diseño de estabilización con cal o cemento
Dosificación en laboratorio para reducir plasticidad y expansividad, incluyendo ensayos de resistencia a compresión simple tras curado.
Normativa aplicable
UNE 103501:1994 (Ensayo Proctor Modificado), UNE 103502:1995 (Índice CBR), Eurocódigo 7 (EN 1997-1:2004), PG-3 (Pliego de Prescripciones Técnicas Generales para Obras de Carreteras)
Preguntas frecuentes
¿Qué ensayos son obligatorios para el diseño de terraplenes viales en Bilbao?
La normativa PG-3 exige al menos el ensayo Proctor Modificado, el índice CBR y la clasificación de suelos (granulometría y límites de Atterberg). En suelos expansivos del flysch se recomienda añadir el ensayo de expansión libre y el hinchamiento Lambe.
¿Cuánto cuesta un estudio completo para diseño de terraplenes viales en Bilbao?
El rango referencial para un estudio básico (procedencia de préstamos, 3 ensayos Proctor, 3 CBR y clasificación) se sitúa entre 680 y 2.120 euros, dependiendo del número de muestras y la complejidad del terreno.
¿Qué diferencia hay entre un terraplén y un pedraplén en carreteras vizcaínas?
El terraplén se construye con suelos finos o granulares compactados, mientras que el pedraplén emplea fragmentos de roca (tamaño máximo 30 cm) para zonas de alta capacidad portante o donde el material pétreo es abundante localmente, como en canteras de la zona.
¿Cómo afectan las lluvias intensas de Bilbao a la compactación del terraplén?
Las precipitaciones medias de 1.200 mm/año dificultan mantener la humedad óptima durante la extensión y compactación. Se requieren tongadas finas (<25 cm), compactadores vibratorios pesados y un control continuo de la humedad in situ para evitar sobresaturación y reducir el riesgo de colapso diferido.
