En Bilbao, el valle del Nervión genera una geología compleja con depósitos aluviales y rellenos antrópicos. Hemos visto que muchos proyectos necesitan conocer la frecuencia fundamental del suelo antes de diseñar la cimentación. La técnica de microtremores HVSR (Nakamura) es rápida y no invasiva. Registramos el ruido sísmico ambiental durante 30-60 minutos con un sismómetro de banda ancha. El cociente espectral H/V nos da la frecuencia de resonancia del terreno. Esto es clave para evitar fenómenos de amplificación sísmica en edificios. En zonas como Deusto o Abando, donde el sustrato rocoso está a más de 20 m de profundidad, los microtremores HVSR permiten una primera aproximación sin necesidad de sondeos mecánicos.
La frecuencia fundamental del suelo en Bilbao varía entre 0.5 Hz en aluviones del Nervión y 5 Hz en afloramientos rocosos de Artxanda.
Metodología y alcance
El procedimiento de campo es sencillo: instalamos un sismómetro de tres componentes sobre el suelo nivelado. Registramos entre 20 y 40 minutos de vibración ambiental. Luego procesamos las señales con ventanas de 30-60 segundos y suavizado espectral. Obtenemos la curva H/V y la frecuencia pico f0. En Bilbao, donde la orografía combina laderas empinadas con zonas llanas de relleno, esta frecuencia puede variar entre 0.5 Hz en suelos blandos y 5 Hz en afloramientos rocosos. Complementamos este ensayo con MASW-Vs30 para obtener el perfil de velocidad de ondas de corte hasta 30 m de profundidad. También aplicamos técnicas de respuesta sísmica cuando se requiere modelar la amplificación en 1D. El equipo portátil permite trabajar en calles estrechas del Casco Viejo sin afectar el tráfico.

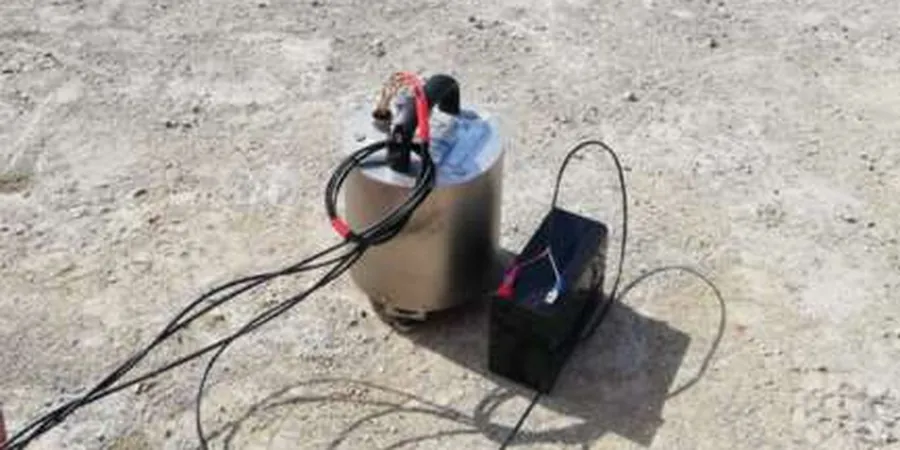

Imagen técnica de referencia — Bilbao
Consideraciones locales
El clima atlántico de Bilbao, con lluvias frecuentes y humedad constante, afecta el acoplamiento del sismómetro al suelo. Trabajamos con bases de yeso rápido para garantizar contacto firme incluso en terrenos saturados. La vibración de la línea 2 del metro y el tráfico del puerto generan ruido cultural que puede contaminar el registro. Filtramos señales transitorias con ventanas de selección manual. Otro riesgo es interpretar la frecuencia pico como única cuando existe un contraste de impedancia múltiple. Por eso combinamos los microtremores HVSR con [ensayos de campo como el MASW](/masw-vs30/) para validar la estratigrafía.
Campaña de microtremores HVSR para microzonificación sísmica
Despliegue de 10 a 50 estaciones en el área de estudio. Cubrimos desde el centro de Bilbao hasta los barrios periféricos como Rekalde o Basurto. Obtenemos mapas de frecuencia fundamental y amplitud H/V. Entregamos informe con curvas individuales y zonificación por colores.
02
Ensayo puntual HVSR para edificios singulares
Una o dos estaciones en la parcela del proyecto. Ideal para reformas, ampliaciones o evaluación de estructuras existentes. Tiempo de campo inferior a 2 horas. Informe ejecutivo con frecuencia pico y recomendaciones de cimentación.
Normativa aplicable
SESAME (Site Effects Assessment using Ambient Excitations, 2004), Eurocode 8 (EN 1998-1:2004, Parte 1), NCSE-02 (Norma de Construcción Sismorresistente Española), Guía de aplicación de microtremores del CEN (Comité Europeo de Normalización)
Preguntas frecuentes
¿Cuánto dura la campaña de microtremores HVSR en Bilbao?
Una campaña de 20 puntos requiere 2-3 días de campo. El procesado de datos y el informe toman otros 3-5 días hábiles. Los resultados se entregan en formato digital con las curvas H/V de cada estación.
¿Qué diferencia hay entre HVSR y el ensayo MASW para medir la respuesta del suelo?
HVSR mide la frecuencia de resonancia del suelo usando vibración ambiental pasiva. MASW genera ondas activas con una fuente sísmica y obtiene el perfil de velocidades Vs. HVSR es más rápido y económico, pero MASW proporciona la rigidez en profundidad. Ambos se complementan.
¿En qué zonas de Bilbao es más necesario realizar este ensayo?
En las áreas de relleno del Nervión (Abando, Deusto, Zorrozaurre) y en las laderas de Artxanda donde hay suelos coluviales. También en terrenos ganados al río, donde la frecuencia fundamental puede ser inferior a 1 Hz y coincidir con la frecuencia de edificios altos.
¿Cuál es el rango de precios para un estudio HVSR en Bilbao?
El precio orientativo para una campaña de 10 puntos está entre 900 y 1.400 euros. Incluye instalación, registro, procesado e informe técnico. Para proyectos más grandes se ajusta el presupuesto según el número de estaciones y la accesibilidad del terreno.
