Bilbao, con 345.000 habitantes y una altitud media de 19 m sobre el nivel del mar, está asentada sobre depósitos aluviales del Nervión y arcillas terciarias del margen derecho de la ría. Estos materiales arcillosos presentan un potencial de expansión medio a alto cuando varía el contenido de humedad, lo que obliga a cuantificar su comportamiento volumétrico antes de cimentar. La evaluación de suelos expansivos en Bilbao requiere ensayos de límites de Atterberg, hinchamiento libre en edómetro y determinación de la presión de expansión bajo carga nula. Con estos datos se dimensionan losas postensadas o se decide la sustitución del terreno. Complementariamente, la clasificación de suelos permite identificar horizontes críticos, y el ensayo Proctor ajusta la humedad óptima de compactación para reducir el potencial expansivo.
Un 25 % de hinchamiento libre en laboratorio puede traducirse en 4 cm de levantamiento en una losa de 15 m si el diseño no contempla el potencial expansivo del terreno.
Metodología y alcance
La humedad característica de Bilbao, con precipitación media anual de 1.200 mm y niebla frecuente en el valle, mantiene las arcillas saturadas gran parte del año. Cuando se excava o se modifica el drenaje natural, el secado superficial genera retracción y agrietamiento del terreno. En zonas como Deusto o Basurto, donde afloran arcillas del Cretácico Superior, el índice de plasticidad supera con frecuencia el 40 %. Por eso la evaluación de suelos expansivos en Bilbao integra ensayos de hinchamiento libre bajo distintas cargas de confinamiento, siguiendo el procedimiento de la UNE 103601. Los resultados se correlacionan con la granulometría fina de la fracción que pasa el tamiz nº 200, ya que la fracción limo-arcilla es la responsable del cambio volumétrico. Un 25 % de hinchamiento libre medido en laboratorio puede traducirse en levantamientos de hasta 4 cm en una losa de 15 m de luz si no se contempla en el diseño.

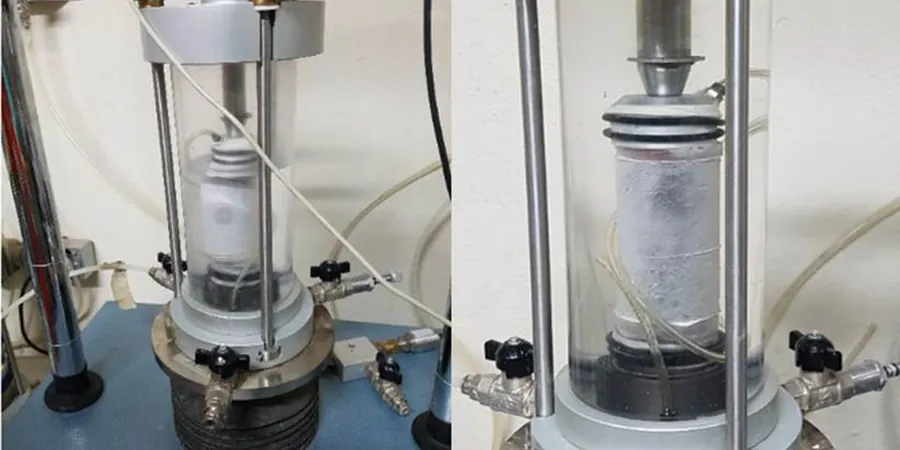

Imagen técnica de referencia — Bilbao
Consideraciones locales
En Bilbao, muchas veces vemos que los proyectos residenciales en Rekalde o Begoña registran fisuras en cerramientos durante el primer año de uso. El origen no suele ser un problema de capacidad portante, sino la expansión diferencial de arcillas en contacto con agua de riego o fugas de saneamiento. Si la evaluación de suelos expansivos no se realiza con ensayos a saturación controlada, se subestima la presión que el terreno ejerce sobre la cimentación. En arcillas con IP > 40 %, la presión de expansión puede superar 250 kPa, suficiente para levantar zapatas aisladas mal ancladas. Incorporar un ensayo de hinchamiento libre con carga nula y otro con carga equivalente a la presión de servicio permite predecir el movimiento real.
Determinación de límites de Atterberg según UNE 103103 y 103104 para estimar el potencial de expansión mediante el criterio de Seed, Woodward y Lundgren.
02
Hinchamiento libre en edómetro
Ensayo de deformación vertical sin carga, midiendo la expansión porcentual tras 24 horas de saturación. Se realiza sobre muestra inalterada extraída con tubo Shelby.
03
Presión de expansión a volumen constante
Medición de la tensión que genera el suelo al impedir su hinchamiento, aplicando cargas sucesivas hasta mantener la altura inicial. Clave para dimensionar losas y zapatas.
04
Sucrosidad y agrietamiento en testigos
Inspección visual de muestras continuas para identificar fisuras de retracción, planos de debilidad y heterogeneidades que condicionan la respuesta expansiva en obra.
Normativa aplicable
UNE 103601 (Ensayo de hinchamiento libre en suelos), UNE 103103 (Determinación del límite líquido), UNE 103104 (Determinación del límite plástico), Eurocode 7 (EN 1997-2:2007), capítulo de movimientos volumétricos
Preguntas frecuentes
¿Qué diferencia hay entre hinchamiento libre y presión de expansión?
El hinchamiento libre mide el incremento de volumen del suelo al saturarse sin carga aplicada (expresado en %). La presión de expansión a volumen constante mide la tensión que el suelo genera cuando se le impide deformarse lateral y verticalmente. Ambos parámetros se obtienen del mismo ensayo edométrico con muestras inalteradas y son complementarios para el diseño de cimentaciones en suelos expansivos.
¿Cuándo es obligatorio realizar una evaluación de suelos expansivos en Bilbao?
Aunque el CTE DB SE-C no exige un ensayo específico de expansividad en todo proyecto, resulta técnicamente necesario cuando el límite líquido supera el 50 % y el índice de plasticidad excede el 25 % en los sondeos previos. El Ayuntamiento de Bilbao suele requerir un estudio geotécnico completo para licencias de obra mayor en zonas de arcillas expansivas como Deusto, Basurto o Rekalde.
¿Cuál es el rango de precio de un estudio de suelos expansivos en Bilbao?
El coste referencial para una evaluación completa (ensayos de identificación, hinchamiento libre y presión de expansión) oscila entre 350 y 970 euros, dependiendo del número de muestras, la profundidad de extracción y la inclusión de ensayos complementarios como el Proctor o la granulometría. Para presupuestos personalizados se recomienda solicitar cotización con el alcance del proyecto.
