Bilbao se asienta sobre una cuenca fluvial modelada por el Nervión, con depósitos aluviales que alternan gravas, arenas y limos arcillosos, y un basamento rocoso de calizas y margas del Cretácico. En una ciudad donde la pluviometría anual supera los 1200 mm y las pendientes naturales alcanzan el 30 % en barrios como Artxanda o Begoña, el monitoreo geotécnico de taludes mensual se convierte en una herramienta indispensable. Conocer la evolución de la presión intersticial y los vectores de desplazamiento permite anticipar inestabilidades. Complementamos estas lecturas con un estudio de mecánica de suelos para caracterizar estratos, y con ensayos de permeabilidad en campo cuando se sospecha flujo preferencial en juntas o estratos arenosos.
En Bilbao, las margas del Cretácico y los aluviales del Nervión exigen un monitoreo mensual con inclinómetros y piezómetros para anticipar deslizamientos antes de que afecten a las edificaciones colindantes.
Metodología y alcance
Las lecturas inclinométricas se toman con sondas biaxiales de alta precisión (0,01 mm/m) en tuberías guía instaladas dentro del talud; los piezómetros de cuerda vibrante registran la presión de poros cada hora. En Bilbao, donde las margas del Cretácico presentan planos de debilidad y los rellenos antrópicos del ensanche tienen espesores variables, el monitoreo geotécnico de taludes mensual exige repetibilidad y calibración constante. Procesamos los datos con software que filtra deriva térmica y ajusta la línea base. Cuando se requieren perfiles continuos de resistencia, integramos los resultados con ensayos SPT en puntos de control. En taludes con riesgo de erosión diferencial, incorporamos ensayos de placa de carga para evaluar la capacidad del terreno en coronación.

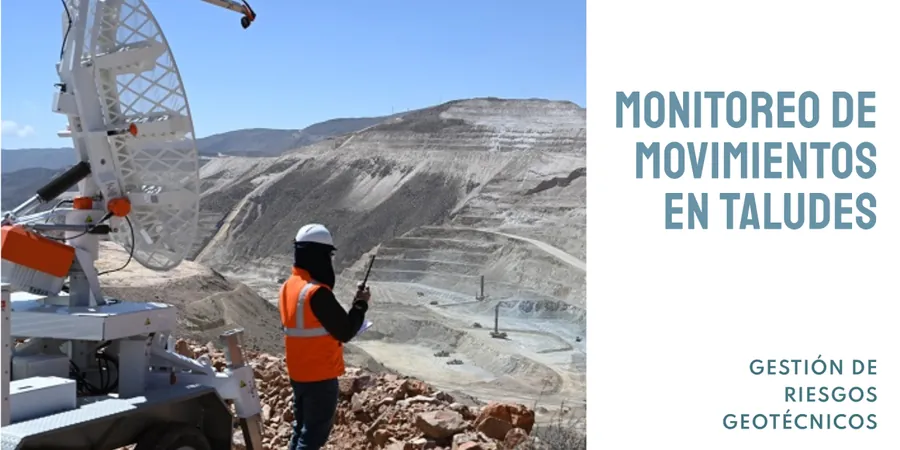

Imagen técnica de referencia — Bilbao
Consideraciones locales
Las margas del Cretácico Inferior en Bilbao contienen interestratos de arcilla expansiva que, al saturarse tras lluvias intensas, pierden cohesión y generan superficies de rotura planares. A esto se suma la presencia de rellenos antrópicos heterogéneos en las laderas urbanizadas del Casco Viejo, con espesores de hasta 8 m. Un monitoreo geotécnico de taludes mensual detecta estos cambios antes de que evolucionen a deslizamientos rotacionales. En taludes de desmonte para promociones residenciales en Deusto o Basurto, el equipo cruza los datos inclinométricos con la pluviometría diaria del aeropuerto de Loiu para ajustar los modelos de Bishop y Spencer.
Instalación de tuberías guía, piezómetros de cuerda vibrante y toma de lecturas cada 30 días. Incluye informe con gráficos de desplazamiento acumulado, evolución de presión de poros y comparación con umbrales de alerta definidos en el Eurocódigo 7.
02
Monitoreo avanzado con integración meteorológica
Añade estación meteorológica en coronación, sensores de humedad volumétrica en el suelo y modelo predictivo basado en regresión de lluvia acumulada de 72 h. Ideal para taludes en Artxanda o laderas del Nervión con historial de deslizamientos.
Normativa aplicable
Eurocode 7 (EN 1997-1:2004), FHWA-NHI-05 (Slope Monitoring Guidelines), UNE 103-605 (Determinación de plasticidad en suelos)
Preguntas frecuentes
¿Qué incluye el informe mensual de monitoreo geotécnico de taludes?
El informe mensual recoge las lecturas crudas de cada inclinómetro y piezómetro, los gráficos de desplazamiento acumulado en las direcciones A y B, la evolución de la presión de poros respecto a la línea base, y una tabla comparativa con los umbrales de alerta definidos según el Eurocódigo 7. Se añade un apartado de conclusiones con recomendaciones técnicas si se detectan tendencias anómalas.
¿Cuánto cuesta el servicio de monitoreo mensual en Bilbao?
El rango referencial para un talud tipo de 50 m de longitud con 3 puntos de control es de 220 € a 740 € por ciclo mensual, que incluye desplazamiento del equipo técnico desde nuestro laboratorio, toma de datos in situ, procesado y emisión del informe. El coste varía según el número de puntos, la profundidad de las tuberías y la accesibilidad del talud.
¿Qué tipo de sensores se instalan en un talud de Bilbao?
Instalamos inclinómetros biaxiales de alta precisión (0,01 mm/m) en tuberías guía de aluminio ancladas con lechada de cemento, y piezómetros de cuerda vibrante con rango de 0 a 10 bar. En taludes con riesgo de erosión superficial añadimos pluviómetros de balancín (0,2 mm/resolución) y sensores de humedad volumétrica en el horizonte activo de las margas.
¿Cuándo es obligatorio realizar monitoreo mensual de taludes en Vizcaya?
El monitoreo mensual no es obligatorio por normativa general, pero sí exigido por los servicios técnicos municipales de Bilbao en promociones con taludes de más de 6 m de altura, pendientes superiores al 25 % o terrenos clasificados como inestables en el Plan General de Ordenación Urbana. También se requiere en zonas de afección a carreteras o edificios colindantes.
