El diseño de Deep Soil Mixing debe responder a la normativa Eurocódigo 7 (EN 1997-1:2004) y al CTE DB-SE-C, que en Bilbao cobran especial relevancia por la presencia de suelos aluviales blandos en el entorno de la ría y el Nervión. La técnica de DSM permite estabilizar en profundidad el terreno mediante la inyección y mezcla mecánica de conglomerantes, logrando columnas de alta capacidad portante sin excavación. En una ciudad donde el nivel freático suele aparecer entre 2 y 4 metros de profundidad y los depósitos de limos y arcillas orgánicas superan los 15 metros de espesor, el diseño del diámetro de la columna, la dosificación de cemento y el patrón geométrico definen el éxito del tratamiento. Antes de definir el DSM conviene realizar un ensayo CPT para obtener perfiles continuos de resistencia de punta y fricción, y complementar con clasificación de suelos mediante ensayos de laboratorio. El equipo técnico evalúa la homogeneidad del tratamiento con testigos extraídos a los 28 días.
En Bilbao, un diseño de DSM sin considerar la materia orgánica del limo marino puede reducir la resistencia final hasta un 40% respecto al valor de laboratorio.
Metodología y alcance
Las condiciones del subsuelo en el barrio de Deusto, con rellenos antrópicos de hasta 8 metros sobre limos marinos, difieren notablemente de las que se encuentran en Zorrozaurre, donde los lodos orgánicos de la ría exigen columnas de mayor diámetro y una relación agua/cemento más baja. Para garantizar la resistencia a compresión simple del suelo tratado, que en Bilbao suele requerir valores entre 0,5 y 2,0 MPa según el uso final, el diseño del DSM contempla la evaluación del módulo de deformación mediante placa de carga sobre columnas testigo. También se analiza la permeabilidad in situ con permeabilidad de campo para confirmar la reducción de conductividad hidráulica buscada en tratamientos de sellado de fondo de excavación. El laboratorio acreditado ISO 17025 del equipo ajusta la dosificación en función del contenido de materia orgánica del suelo, que en la cuenca del Nervión puede alcanzar el 8% en peso seco.

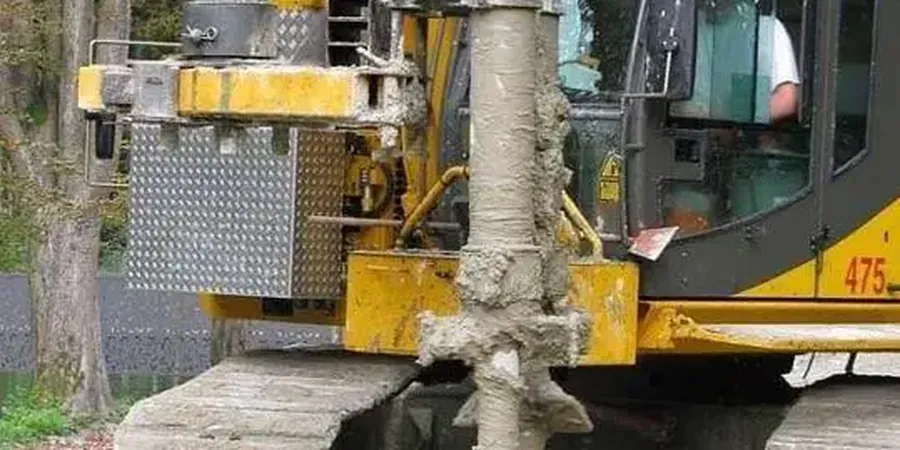

Imagen técnica de referencia — Bilbao
Consideraciones locales
En Bilbao, muchas veces vemos que proyectos de cimentación sobre suelos blandos optan por pilotaje prefabricado sin considerar el DSM como alternativa, cuando este último evita vibraciones y reduce el volumen de residuos. El riesgo principal del diseño subdimensionado de Deep Soil Mixing es la aparición de asentamientos diferenciales en zonas de transición entre columnas tratadas y terreno natural. En terrenos con lentejones de turba, comunes en la llanura de inundación del Nervión, la dosificación de cemento debe incrementarse entre un 15% y un 20% para compensar la acidez orgánica que inhibe el fraguado. Además, el control de ejecución mediante testigos continuos es obligatorio para validar la homogeneidad del diámetro real de la columna, que en suelos con gravas puede reducirse hasta un 10% respecto al teórico.
Definimos diámetro, separación y dosificación de cemento para alcanzar la capacidad portante requerida en suelos aluviales de Bilbao, con modelización numérica 3D y validación mediante testigos.
02
Tratamiento de sellado de fondo de excavación
Diseñamos pantallas de DSM impermeables para excavaciones profundas en la ría de Bilbao, reduciendo la conductividad hidráulica del suelo tratado por debajo de 1x10⁻⁷ m/s.
03
Estabilización de taludes y terraplenes sobre suelo blando
Aplicamos columnas de DSM para mejorar la estabilidad de terraplenes en la margen izquierda del Nervión, donde los limos orgánicos presentan baja resistencia al corte no drenado.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004), CTE DB-SE-C (Cimientos), UNE-EN 14679:2005 (Deep Mixing), UNE 103 (Compresión simple en suelos tratados)
Preguntas frecuentes
¿Qué resistencia a compresión simple se puede alcanzar con Deep Soil Mixing en Bilbao?
En los suelos aluviales y limos orgánicos de la ría de Bilbao, las columnas de DSM tratadas con cemento Portland alcanzan resistencias a compresión simple entre 0,5 y 2,0 MPa a los 28 días, dependiendo de la dosificación y del contenido de materia orgánica del terreno.
¿Cuánto cuesta el diseño de un tratamiento de Deep Soil Mixing en Bilbao?
El coste referencial del diseño de DSM en Bilbao oscila entre 950 y 3.240 euros, según la complejidad del terreno, el número de columnas y los ensayos de validación requeridos. Este rango puede variar en función del alcance del proyecto y del volumen de tratamiento.
¿Qué diferencia hay entre DSM y jet grouting para suelos de Bilbao?
El DSM mezcla el suelo in situ mediante herramientas rotativas sin extracción, ideal para limos y arcillas blandas. El jet grouting, en cambio, erosiona el suelo con chorros de alta presión, siendo más adecuado para gravas o rellenos heterogéneos. En Bilbao, el DSM resulta más económico y homogéneo en los depósitos aluviales de la ría.
