Al excavar un túnel bajo el Casco Viejo de Bilbao, el terreno es muy distinto al que encontramos junto al Nervión en Deusto. En la margen izquierda predominan arenas limosas sueltas con nivel freático alto, mientras que en zonas elevadas como Artxanda aparecen margas y calizas más competentes. Por eso, antes de proyectar la perforación, realizamos un análisis geotécnico para túneles en suelo blando que incluya sondeos y ensayos de penetración. Complementamos la campaña con ensayo SPT para medir la resistencia a la penetración, y con permeabilidad de campo para estimar caudales de infiltración durante la excavación.
En Bilbao, el nivel freático alto en suelos aluviales hace crítico el análisis geotécnico previo a la excavación de túneles.
Metodología y alcance
La geología de Bilbao está marcada por depósitos aluviales del Nervión y formaciones terciarias con arcillas expansivas. En nuestra experiencia, la napa freática aparece entre 2 y 4 metros de profundidad en el centro urbano, lo que obliga a considerar flujo de agua hacia el túnel. Un análisis geotécnico para túneles en suelo blando en Bilbao incluye:
Perforaciones con extracción continua de testigo (UNE 103).
Ensayos de permeabilidad Lefranc o Slug Test in situ.
Clasificación de suelos por granulometría y límites de Atterberg.
Estos datos permiten modelar el comportamiento del macizo rocoso y prever colapsos en el frente de excavación.

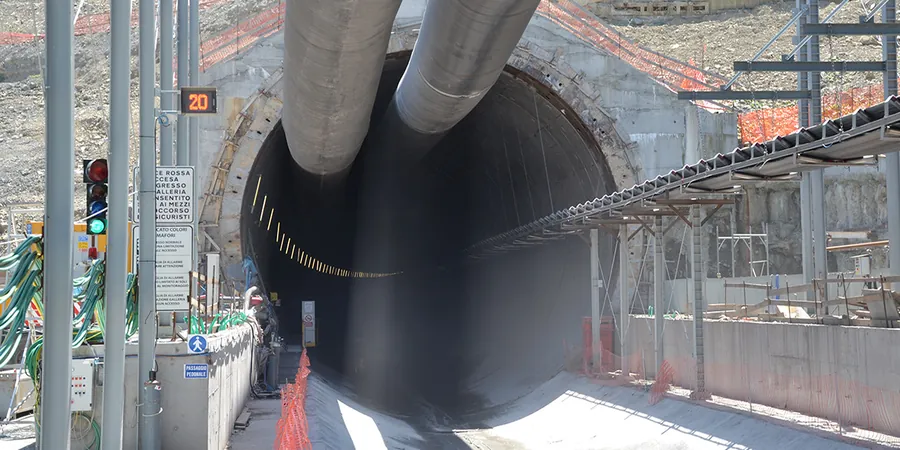

Imagen técnica de referencia — Bilbao
Consideraciones locales
Eurocode 7 (EN 1997-1:2004) exige verificar estados límite en excavaciones subterráneas. En Bilbao, el riesgo principal es la licuefacción en arenas saturadas durante sismos, y la inestabilidad del frente en suelos blandos. Un análisis geotécnico para túneles en suelo blando debe cuantificar estos riesgos mediante ensayos triaxiales cíclicos y modelización numérica. Sin esta información, el colapso del frente o la rotura del revestimiento son probables.
Realizamos sondeos mecánicos hasta 30 m de profundidad con recuperación continua de muestra. Incluye ensayos SPT cada metro y registro de pérdida de circulación. Ideal para definir estratigrafía y discontinuidades.
02
Ensayos de permeabilidad in situ
Ejecutamos pruebas Lefranc y Slug Test en los sondeos para estimar la conductividad hidráulica del terreno. Datos clave para modelar drenaje durante la excavación del túnel y dimensionar sistemas de bombeo.
Normativa aplicable
Eurocode 7 (EN 1997-1:2004) – Estados límite en excavaciones, UNE 103800 – Ensayo de penetración estándar (SPT), UNE 103405 – Consolidación unidimensional de suelos
Preguntas frecuentes
¿Qué incluye un análisis geotécnico para túneles en suelo blando en Bilbao?
Incluye sondeos mecánicos con SPT, ensayos de permeabilidad in situ, clasificación de suelos (granulometría, límites de Atterberg), y modelización preliminar de asentamientos y estabilidad del frente. Todo según Eurocode 7.
¿Cuánto cuesta un análisis geotécnico para túneles en Bilbao?
El rango referencial para un proyecto típico en Bilbao va desde €2.260 hasta €9.020, dependiendo de la profundidad de los sondeos, número de ensayos y complejidad del modelo geotécnico.
¿En qué zonas de Bilbao es más crítico el suelo blando para túneles?
Las zonas aluviales junto al Nervión (Deusto, Abando, Zorroza) presentan arenas sueltas con nivel freático alto. También el ensanche de Bilbao La Vieja tiene rellenos antrópicos que requieren atención especial en el análisis.
¿Qué normativa aplica al análisis geotécnico de túneles en España?
Se aplica Eurocode 7 (EN 1997-1:2004) para estados límite, complementado con la Guía de Cimentaciones del Ministerio de Fomento y las recomendaciones de la International Tunnelling Association (ITA-AITES).
