Quien conoce Bilbao sabe que el suelo cambia drásticamente entre el centro, sobre la llanura aluvial del Nervión, y las laderas de Begoña o Artxanda. En el casco viejo, los rellenos antrópicos y las arcillas blandas pueden alcanzar 15 metros de profundidad, mientras que en Deusto aparecen limos arenosos con lentejones de grava. Por eso el diseño de pilotes hincados en Bilbao exige un reconocimiento fino del perfil estratigráfico. Nosotros complementamos la campaña con ensayos de penetración estática CPT para registrar la resistencia puntual y la fricción lateral metro a metro, y con calicatas exploratorias en zonas donde el nivel freático lo permite. La decisión entre pilote hincado prefabricado o in situ depende de la energía de hinca disponible y del ruido ambiental, algo que en Bilbao pesa porque las obras suelen estar pegadas a viviendas.
La resistencia por fuste en limos del Nervión suele duplicar la de arcillas del mismo espesor, según ensayos CPT realizados en Abando.
Metodología y alcance
Bilbao se asienta sobre depósitos cuaternarios del río Nervión, con potencias que superan los 30 metros en el ensanche de Abando. Para diseñar pilotes hincados en Bilbao, medimos al menos tres parámetros clave: resistencia por punta, fricción negativa en estratos compresibles y posible efecto grupo. Aplicamos la norma UNE 103 para pruebas de carga estática y la IBC 2021 en su capítulo 18 para capacidad estructural. El laboratorio acreditado ISO 17025 ejecuta
Granulometría por tamizado (UNE 103101) para identificar suelos granulares.
Límites de Atterberg (UNE 103103/103104) en niveles arcillosos.
Ensayo de consolidación unidimensional (UNE 103405) en muestras inalteradas.
Con esos datos corremos el método de Meyerhof para capacidad por punta y el método de Vesic para fricción lateral. Si el terreno presenta suelos expansivos en cotas superficiales, el pilote debe atravesarlos y apoyarse en un estrato competente, lo que obliga a revisar la longitud mínima de empotramiento.

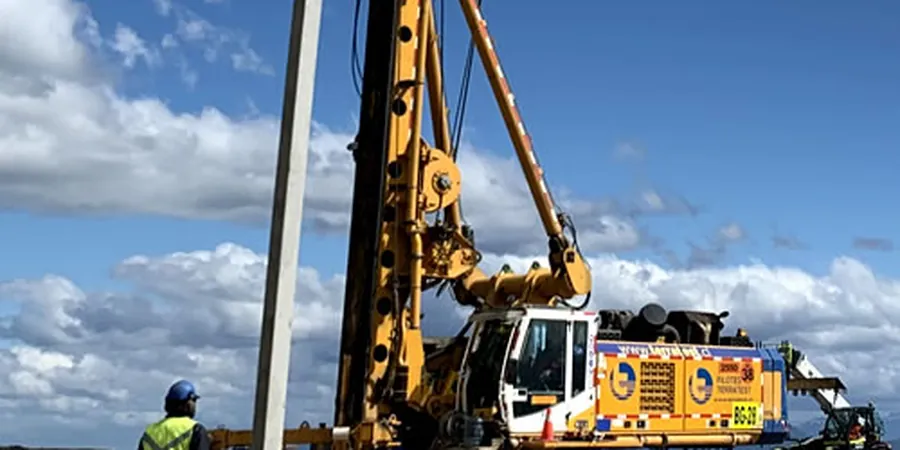

Imagen técnica de referencia — Bilbao
Consideraciones locales
La humedad constante de Bilbao, con más de 120 días de lluvia al año, mantiene el nivel freático alto durante todo el ciclo de obra. Eso obliga a considerar la subpresión hidrostática en el diseño de pilotes hincados en Bilbao, sobre todo en las campañas de hinca donde el agua puede licuar arenas finas sueltas. En nuestra experiencia, los limos del Nervión presentan riesgo de arrastre si la velocidad de hinca supera los 0.5 m/min. Por eso antes de hincar conviene ejecutar un ensayo de permeabilidad en campo para estimar el gradiente crítico y ajustar el ritmo de penetración. También controlamos la integridad del pilote con pruebas de eco (PIT) tras la hinca, porque un golpe excéntrico puede fisurar el fuste sin que se note en superficie.
Ejecutamos sondeos con ensayo SPT cada 1.5 m y CPT con cono eléctrico para registrar resistencia de punta y fricción local. Ideal para perfiles granulares donde el pilote hincado trabaja por fuste.
02
Ensayos de laboratorio en muestras inalteradas
Cortamos muestras con sacamuestras de pared delgada y realizamos triaxial CU, consolidación y corte directo. Los resultados alimentan los modelos de capacidad por punta y asentamiento.
03
Pruebas de carga estática y dinámica
Instalamos celdas de carga y LVDT en cabezal de pilote; aplicamos carga cíclica o estática siguiendo UNE 103. También hacemos PDA (Pile Driving Analyzer) para estimar capacidad in situ.
04
Diseño de grupo de pilotes y optimización
Calculamos eficiencia de grupo por método de Converse-Labarre y revisamos efecto de grupo en arcillas. Ajustamos separación y longitud para minimizar asientos diferenciales entre pilotes.
Normativa aplicable
UNE 103: Pruebas de carga lateral y axial en pilotes, IBC 2021 (International Building Code), capítulo 18, Eurocódigo 7 (EN 1997-1:2004), diseño geotécnico de cimentaciones profundas, ACI 543R-12: Diseño, construcción y prueba de pilotes de hormigón
Preguntas frecuentes
¿Cuándo es mejor usar pilotes hincados en lugar de pilotes perforados en Bilbao?
Los pilotes hincados son preferibles cuando el estrato resistente está a profundidad uniforme y no hay obstáculos rocosos. En Bilbao, en la llanura del Nervión, los hincados de hormigón pretensado funcionan bien porque desplazan el suelo y mejoran la compactación del entorno. Los perforados se reservan para zonas con bolos o rellenos heterogéneos donde la hinca puede desviarse.
¿Qué normativa aplica al diseño de pilotes hincados en España?
Se aplica el Código Técnico de la Edificación (CTE DB SE-C) para acciones y el Eurocódigo 7 (EN 1997-1) para la comprobación geotécnica. Además, la IBC 2021 se usa como referencia internacional en obras singulares. Las pruebas de carga se rigen por UNE 103 y la UNE-EN 1997-1:2010.
¿Cuál es el rango de coste para un estudio de diseño de pilotes hincados en Bilbao?
El coste orientativo para un estudio completo (prospección, laboratorio e informe de diseño) en Bilbao oscila entre 620 y 2.390 euros, dependiendo del número de sondeos, profundidad de los pilotes y ensayos complementarios. Cada proyecto se presupuesta tras visita técnica.
¿Qué ensayos de campo son imprescindibles antes de diseñar pilotes hincados?
Recomendamos al menos un sondeo con SPT hasta la profundidad de apoyo prevista más 5 metros, complementado con un CPT si se necesita perfil continuo de resistencia por fuste. En Bilbao, donde el nivel freático es alto, también conviene medir la permeabilidad in situ con ensayo Lefranc.
