En Bilbao, los depósitos aluviales de la ría y las arcillas marinas del Substrato Cretácico imponen condiciones de baja permeabilidad que dificultan la consolidación de rellenos portuarios y terraplenes. Cuando trabajamos en la ampliación de infraestructuras logísticas o en la urbanización de suelos ganados al mar, el diseño de drenes verticales prefabricados se convierte en la solución más eficiente para acelerar la disipación de presiones intersticiales. Complementamos esta técnica con un análisis previo de permeabilidad en laboratorio para calibrar la espaciación de los drenes según el coeficiente de consolidación horizontal del estrato.
La consolidación con drenes verticales prefabricados reduce los tiempos de espera entre 3 y 5 veces respecto a precarga sin drenes en arcillas de Bilbao.
Metodología y alcance
Un error frecuente en promociones de Bilbao es asumir que la arcilla de la ría responde igual que suelos similares de otros estuarios. La experiencia local demuestra que sin una caracterización precisa de la conductividad hidráulica y del módulo edométrico, los drenes verticales pueden quedar subdimensionados y no lograr el grado de consolidación requerido en el plazo del proyecto. Por eso, antes de definir la malla triangular o cuadrada, realizamos ensayos de consolidación unidimensional y piezocono CPTU para obtener perfiles continuos de permeabilidad in situ. El dimensionamiento sigue la teoría de Hansbo (1981) y se ajusta con modelización numérica.

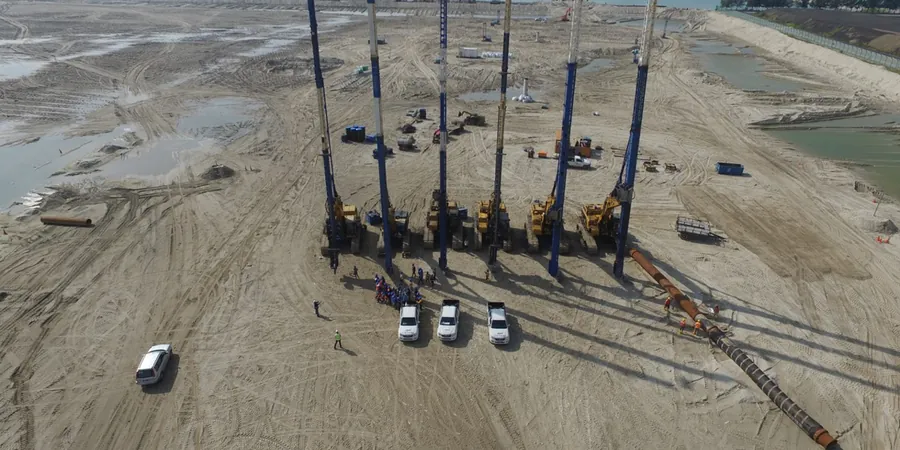

Imagen técnica de referencia — Bilbao
Consideraciones locales
Bilbao registra una precipitación media anual de 1.200 mm, con inviernos húmedos que saturan el nivel freático cerca de la cota 0 en las márgenes del Nervión. En terrenos ganados al mar, como los de Zorrozaurre, la combinación de alta humedad y suelos arcillosos blandos puede generar asientos diferenciales superiores a 30 cm si la precarga no se diseña con drenes verticales. Nuestro equipo ha intervenido en proyectos donde la ausencia de este sistema provocó retrasos de más de un año en la puesta en carga de losas de cimentación. La instrumentación con piezómetros y asentómetros es clave para verificar la evolución de la consolidación.
Ejecución de sondeos mecánicos con toma de muestras inalteradas, ensayos de penetración CPTU y piezoconos para obtener perfiles de permeabilidad y resistencia al corte no drenada en los depósitos arcillosos de Bilbao.
02
Dimensionamiento y diseño de la malla de drenes
Cálculo del espaciado, diámetro equivalente y longitud de los drenes según la teoría de Hansbo, con modelización numérica en elementos finitos para predecir asientos y tiempos de consolidación bajo precarga.
03
Supervisión de instalación y control de calidad
Inspección de la colocación de los drenes prefabricados, verificación de la verticalidad y continuidad, e instrumentación con piezómetros y asentómetros para monitorizar la evolución de la consolidación in situ.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) — Dimensionamiento geotécnico, UNE 103800 — Ensayo de penetración estándar (SPT), BS 8006-1:2010 — Mejora del terreno con drenes verticales, UNE 103-301-94 — Determinación de la permeabilidad en laboratorio
Preguntas frecuentes
¿En qué tipo de suelos de Bilbao es más efectivo el diseño de drenes verticales prefabricados?
Los drenes verticales son especialmente efectivos en los depósitos de arcilla blanda y limos orgánicos de la ría del Nervión, donde la permeabilidad natural es muy baja (kh < 1×10⁻⁸ m/s). También se aplican en rellenos antrópicos de zonas portuarias como el Puerto de Bilbao o el área de Zorrozaurre.
¿Cuánto tiempo se ahorra en la consolidación del terreno con drenes verticales en Bilbao?
En condiciones típicas de arcillas de la ría, la instalación de drenes verticales prefabricados reduce el tiempo de consolidación entre un 60 % y un 80 % respecto a la precarga sin drenes. Por ejemplo, un terraplén que tardaría 18 meses en consolidarse naturalmente puede completar el 90 % del asiento en 4-6 meses con una malla de drenes espaciada 2,0 m.
¿Qué normativa se aplica al diseño de drenes verticales en proyectos de Bilbao?
El diseño se rige por el Eurocódigo 7 (EN 1997-1:2004) y la norma británica BS 8006-1:2010 como referencia internacional. En España, se complementa con la UNE 103-301-94 para ensayos de permeabilidad y con las recomendaciones del CEDEX para mejoras de terreno en suelos blandos.
¿Cuál es el rango de precio del diseño e instalación de drenes verticales prefabricados en Bilbao?
El rango referencial para el servicio completo (campaña geotécnica, diseño, supervisión de instalación y control de calidad) se sitúa entre 410 y 1.530 euros, dependiendo del número de drenes, la profundidad y la complejidad del acceso. Para un presupuesto ajustado a tu proyecto, contacta con nuestro equipo técnico.
