El Código Técnico de la Edificación (CTE DB-SE-AE) exige caracterizar la respuesta sísmica local en zonas de sismicidad moderada como Bilbao, donde la interacción entre los depósitos aluviales del Nervión y el sustrato rocoso crea efectos de amplificación diferenciados. Este análisis determina cómo las ondas sísmicas se propagan desde el basamento hasta la superficie, permitiendo ajustar los espectros de diseño a las condiciones reales del terreno. En suelos blandos o rellenos antrópicos, la respuesta puede diferir sustancialmente de la del sustrato rocoso, por lo que se complementa con ensayos como la caracterización de amplificación sísmica y la medición de microtremores HVSR para definir períodos dominantes.
En suelos aluviales del Nervión, la amplificación sísmica puede duplicar la aceleración basal, algo que un análisis de respuesta sísmica del sitio cuantifica con precisión.
Metodología y alcance
El desarrollo urbano de Bilbao ha transformado su geografía original, rellenando meandros y ocupando vegas fluviales donde hoy se asientan infraestructuras críticas. Este contexto exige un enfoque que combine métodos geofísicos y geotécnicos para capturar la heterogeneidad del subsuelo. El análisis de respuesta sísmica del sitio integra perfiles de velocidad de ondas S (Vs30) obtenidos mediante MASW, ensayos de penetración estándar (SPT) y ensayos de laboratorio en muestras inalteradas. Los parámetros clave incluyen la rigidez dinámica, el amortiguamiento material y la profundidad del basamento sísmico. Con estos datos se modela la transferencia unidimensional (programas como STRATA o SHAKE) y se obtienen los factores de amplificación espectral que exige la norma NCSE-02 para cada periodo de retorno.

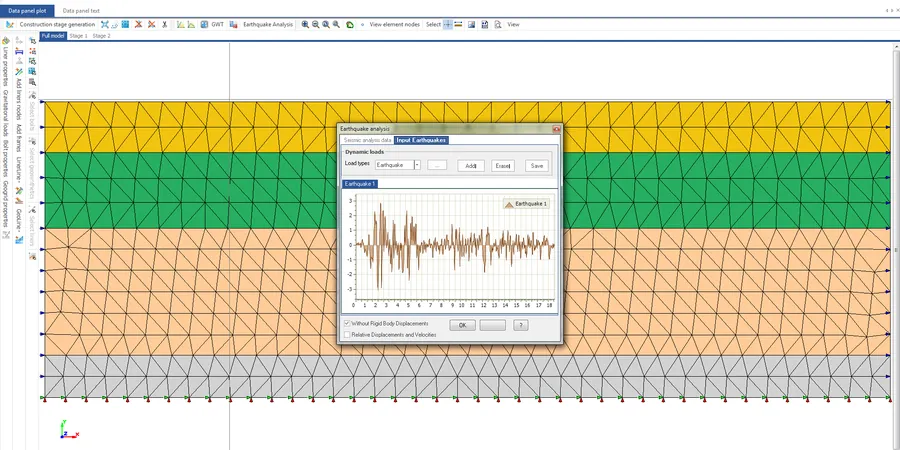

Imagen técnica de referencia — Bilbao
Consideraciones locales
El subsuelo de Bilbao presenta una alternancia de limos arcillosos, arenas sueltas y gravas fluviales, con nivel freático somero a 2-5 m de profundidad. En estas condiciones, el análisis de respuesta sísmica del sitio es clave para identificar riesgos de amplificación local y posible licuefacción en capas granulares saturadas. Sin una evaluación detallada, los espectros de diseño del CTE podrían subestimar las demandas sísmicas reales, especialmente en edificaciones sobre rellenos o depósitos aluviales del Nervión. La experiencia del equipo técnico en Bilbao permite calibrar los modelos con datos de campo y evitar sobredimensionamientos o deficiencias estructurales.
Perfiles de ondas de corte Vs30 mediante arrays lineales y medición de microtremores para determinar períodos fundamentales del terreno.
02
Ensayos de penetración dinámica (SPT-DPSH)
Evaluación de resistencia y estratigrafía en sondeos, con toma de muestras alteradas e inalteradas para ensayos dinámicos de laboratorio.
03
Modelización unidimensional de respuesta sísmica
Simulación de la propagación de ondas con software SHAKE2000/STRATA, considerando la no linealidad del suelo y curvas de degradación G-γ.
04
Informe de condiciones sísmicas del sitio
Documento técnico con factores de amplificación, espectros de diseño a nivel de terreno y recomendaciones para cimentación según NCSE-02.
Normativa aplicable
CTE DB-SE-AE (Código Técnico de la Edificación, Documento Básico Seguridad Estructural - Acciones en la Edificación), NCSE-02 (Norma de Construcción Sismorresistente Española, parte general y edificación), Eurocódigo 8 (EN 1998-1:2004, diseño sismorresistente, Parte 1: Reglas generales)
Preguntas frecuentes
¿Cuánto cuesta un análisis de respuesta sísmica del sitio en Bilbao?
El rango referencial para este servicio en Bilbao es de 720 € a 2.440 €, dependiendo del número de sondeos, la profundidad del basamento y la complejidad del modelo numérico. Incluye prospección geofísica, ensayos de penetración, toma de muestras y el informe final con espectros de diseño.
¿Qué diferencia hay entre el análisis de respuesta sísmica y la microzonificación sísmica?
El análisis de respuesta sísmica del sitio evalúa la amplificación local en un punto concreto (parcela), mientras que la microzonificación sísmica cubre áreas extensas (barrios o municipios) y se basa en campañas geofísicas de menor resolución. Para un proyecto específico en Bilbao, el análisis puntual es suficiente y más preciso.
¿En qué tipo de proyectos de Bilbao es obligatorio este estudio?
Es obligatorio en edificios de importancia normal o especial (hospitales, centros educativos, puentes) según la NCSE-02, y recomendable en toda obra nueva sobre suelos aluviales o rellenos del Nervión. También se exige en ampliaciones de estructuras existentes cuando se modifica su masa o rigidez.
¿Qué normativa específica aplica para la respuesta sísmica en Bilbao?
La normativa principal es la NCSE-02 (Real Decreto 997/2002) que define la peligrosidad sísmica en España, complementada por el CTE DB-SE-AE y el Eurocódigo 8 (EN 1998-1). Para Bilbao, la aceleración sísmica básica es 0.04 g, pero el análisis de respuesta del sitio puede incrementar ese valor hasta 0.08 g según las condiciones locales.
