En Bilbao, donde la topografía encajada del valle del Nervión y la alta densidad urbana obligan a excavar entre edificios históricos y promociones nuevas, el diseño de muros pantalla es la solución más fiable para contener tierras y controlar el nivel freático. Frente a los suelos aluviales y rellenos antrópicos que aparecen en Abando o Deusto, un muro pantalla bien proyectado evita asientos diferenciales en las medianeras colindantes. Complementamos este análisis con un estudio de asentamiento diferencial para prever deformaciones en estructuras sensibles, y cuando el terreno lo exige, recurrimos a técnicas de mejora profunda que aumentan la rigidez del conjunto antes de hormigonar el muro.
En los limos saturados del Nervión, el diseño de muros pantalla debe considerar la presión hidrostática diferencial entre fases de excavación para evitar fallos por sifonamiento.
Metodología y alcance
Para proyectar un diseño de muros pantalla en Bilbao partimos de la batimetría del Nervión y del registro de sondeos mecánicos que atraviesan los 8-15 m de limos arcillosos saturados típicos de la llanura de inundación. La tabla siguiente resume los parámetros clave que manejamos en cada fase del cálculo:
Empuje activo/pasivo según Coulomb o Rankine, ajustado al ángulo de rozamiento interno del relleno granular.
Nivel freático estacional, que en el Casco Viejo puede situarse a 2,5 m de profundidad tras lluvias persistentes.
Módulo de balasto horizontal estimado a partir de ensayos presiométricos y correlaciones con SPT.
Momento flector máximo y armadura necesaria bajo la hipótesis de excavación por fases.
Para validar estos cálculos en obra empleamos monitoreo de excavaciones con inclinómetros y miras topográficas, y en zonas con nivel freático alto incorporamos ensayos de permeabilidad en campo que definen el caudal de bombeo antes de abrir el trasdós.

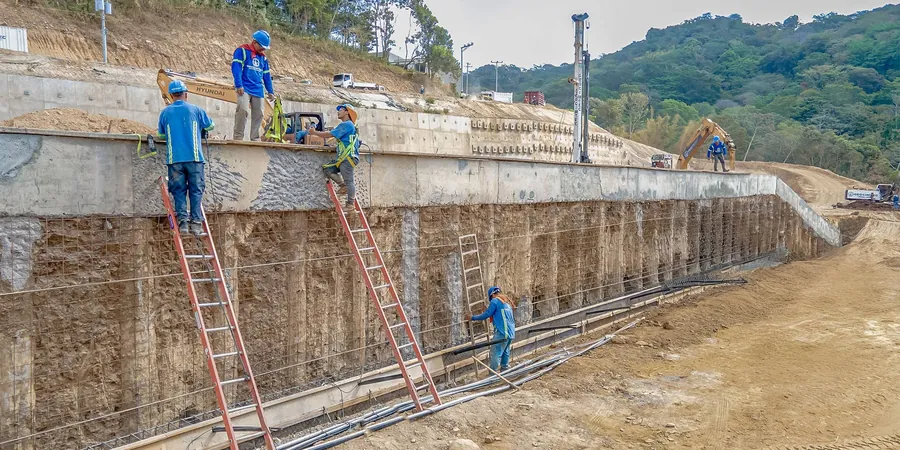

Imagen técnica de referencia — Bilbao
Consideraciones locales
Un edificio de oficinas de 14 plantas en la calle Rodríguez Arias requirió un diseño de muros pantalla que atravesaba 6 m de escombros compactados sin registro histórico. Durante la excavación de la primera fase, el nivel freático ascendió 1,2 m por encima del previsto y se generó una subpresión en la base del muro que obligó a redimensionar los anclajes. El riesgo de rotura hidráulica en suelos granulares sueltos es real en Bilbao cuando no se cuenta con piezómetros de control continuo.
Modelización con elementos finitos (Plaxis, FLAC) del muro pantalla considerando fases constructivas, nivel freático variable y cargas de edificación colindante. Entregamos planos de armadura, diagramas de momentos y desplazamientos admisibles.
02
Diseño de anclajes y apuntalamientos
Definición de anclajes postesados temporales o permanentes, bulones autoperforantes en terrenos granulares y sistemas de apuntalamiento metálico para pantallas de gran altura. Incluye ensayos de carga previos a la puesta en servicio.
03
Asistencia técnica durante la ejecución
Supervisión geotécnica in situ con toma de decisiones en tiempo real: ajuste de empujes, modificación de niveles de anclaje y control de filtraciones mediante inyecciones de sellado en juntas entre paneles.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) - Cálculo geotécnico de muros pantalla, CTE DB-SE-C (Cimientos) - Acciones y empujes en contención, EHE-08 - Instrucción de hormigón estructural para pantallas armadas
Preguntas frecuentes
¿Qué profundidad máxima alcanzan los muros pantalla en Bilbao?
En el área metropolitana de Bilbao se han ejecutado pantallas de hasta 28 m de profundidad para sótanos de cuatro niveles en terrenos aluviales del Nervión. La profundidad límite depende de la estratigrafía local y de la capacidad portante del sustrato rocoso, que en zonas como Basauri aparece a los 18-22 m bajo rasante.
¿Cuánto cuesta un diseño de muros pantalla para un edificio en Bilbao?
El coste de un proyecto de diseño de muros pantalla en Bilbao se sitúa entre 1.150 y 4.340 euros, dependiendo de la longitud de pantalla, número de anclajes y necesidad de modelos numéricos avanzados. Incluye estudio geotécnico previo, cálculo estructural y planos de ejecución. Para presupuestos detallados consulta nuestra cotización personalizada.
¿Qué normativa se aplica al diseño de muros pantalla en España?
El diseño debe cumplir el Eurocódigo 7 (EN 1997-1:2004) para acciones geotécnicas, el CTE DB-SE-C para empujes de tierras y la EHE-08 para el dimensionamiento del hormigón armado. En Bilbao, además, se recomienda considerar la guía de la Demarcación de Vizcaya del Colegio de Ingenieros de Caminos para pantallas en entorno urbano.
