La norma UNE 41-510 y la Instrucción de Carreteras 6.1-IC marcan los criterios para la evaluación de pavimentos existentes en Bilbao, donde la capa de rodadura sufre el desgaste del tráfico pesado portuario y las lluvias constantes. Nuestro equipo aplica deflectometría de impacto (FWD) y testigos de calicata para medir módulos elásticos y espesores reales. Antes de definir la rehabilitación, realizamos un ensayo CBR sobre muestras de subbase para verificar capacidad de soporte, y complementamos con permeabilidad de campo en zonas con drenaje deficiente.
En suelos aluviales del Nervión, la deflectometría de impacto revela módulos elásticos un 30 % menores que en terreno firme.
Metodología y alcance
Bilbao creció sobre la vega del Nervión con rellenos antrópicos y suelos aluviales. Eso condiciona la respuesta de los firmes existentes: las losas de hormigón de los años 80 presentan juntas deterioradas por asientos diferenciales. En nuestra experiencia, la evaluación de pavimentos existentes en Bilbao debe combinar auscultación visual con ensayos no destructivos. Medimos regularidad superficial con perfilómetro láser y extraemos testigos para ensayos de compresión simple y módulo de rotura. Los resultados permiten modelar la vida residual del firme con métodos mecanísticos.
Imagen técnica de referencia — Bilbao
Consideraciones locales

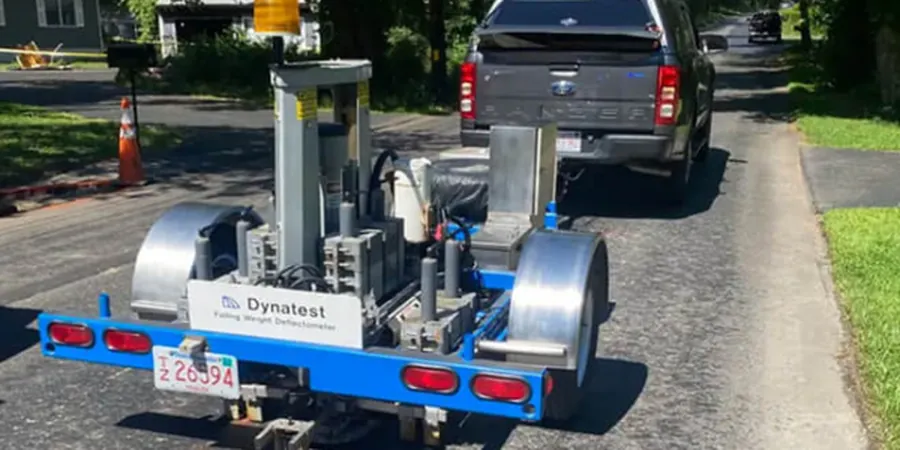

El deflectómetro de impacto genera una carga de 50 kN sobre el pavimento, similar a la huella de un camión. En Bilbao, donde las capas asfálticas tienen entre 5 y 12 cm, esa carga puede fallar tramos con fisuración avanzada. Identificamos zonas de riesgo de delaminación y baches. Si la subbase está saturada por lluvias, la deflexión se duplica y la evaluación de pavimentos existentes en Bilbao debe incluir drenaje y refuerzo estructural.
Medición de deflexiones bajo carga dinámica para calcular módulos elásticos de cada capa del firme. Se realiza en tramos de 50 m en vías principales de Bilbao.
02
Extracción y ensayo de testigos
Perforación diamantina para obtener muestras cilíndricas de asfalto y hormigón. Se ensayan a compresión simple y módulo de rotura en laboratorio acreditado.
03
Auscultación superficial y perfilometría
Barrido con perfilómetro láser para medir regularidad IRI, fisuración y baches. Se genera un mapa de deterioro para priorizar tramos críticos.
04
Evaluación de drenaje y subbase
Inspección de cunetas, imbornales y capacidad de drenaje de la subbase. Se realizan ensayos de permeabilidad in situ y CBR en laboratorio.
Normativa aplicable
UNE 41-510: Determinación de la capacidad portante de firmes, UNE-EN 12697-26: Ensayos de módulo de rigidez en mezclas bituminosas, UNE 83-304: Extracción de testigos de hormigón
Preguntas frecuentes
¿Cada cuánto tiempo debe realizarse una evaluación de pavimentos existentes en Bilbao?
Recomendamos una evaluación cada 5 años en vías urbanas con tráfico pesado, y cada 10 años en calles residenciales. El clima húmedo de Bilbao acelera el deterioro, especialmente en zonas con drenaje deficiente.
¿Qué diferencia hay entre una evaluación visual y una con deflectómetro FWD?
La evaluación visual detecta fisuras, baches y deformaciones superficiales, pero no cuantifica la capacidad estructural. El FWD mide la deflexión del firme bajo carga y permite calcular módulos elásticos por capa, esencial para decidir si se refuerza o se reconstruye.
¿Cuánto cuesta una evaluación de pavimentos existentes en Bilbao?
El rango referencial para un estudio completo con FWD, testigos e informe es de 630 € a 2.120 €, según la longitud del tramo y la cantidad de ensayos. Incluye la auscultación y el informe técnico con recomendaciones de rehabilitación.
